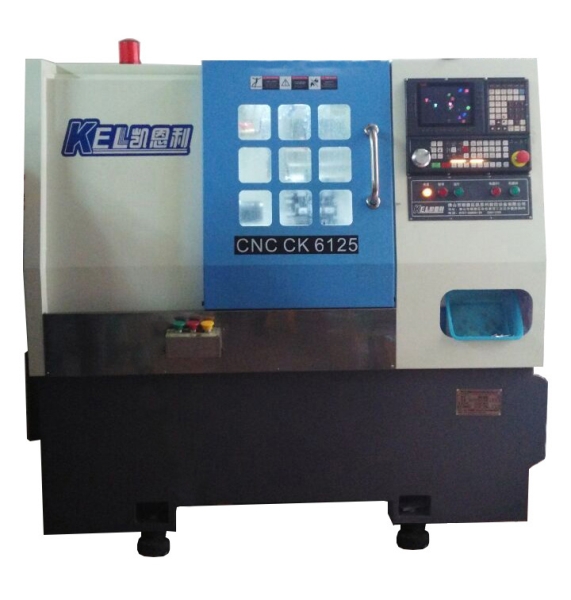

CKX6125C (25标准排刀机）∠30 斜床身高配置表
一、CKX6125C∠30 斜床身高配置数控车床 参数表
|
CKX6125C (25标准排刀机）∠30 斜床身高配置表 |
|||
|
一、 |
主要技术参数 |
||
|
序号 |
项目名称 |
单位 |
项目参数表 |
|
※※ |
移动范围 |
|
|
|
1、 |
行程（X/Z） |
㎜ |
620/200 |
|
2、 |
设定单位（X/Z） |
㎜ |
0.001 |
|
3、 |
速度移动（X/Z） |
m/min |
22/22（30/30可选） |
|
※※ |
加工范围 |
|
|
|
４、 |
床身上回转直径 |
㎜ |
Φ280 |
|
５、 |
加工直径 盘件/轴件 |
㎜ |
Φ200/φ90 |
|
６、 |
棒料直径 |
㎜ |
Φ24 |
|
７、 |
加工外圆长度 |
㎜ |
160 |
|
※※ |
主轴 |
|
|
|
８、 |
主轴端部形式 |
|
A2-3 |
|
９、 |
主轴通孔直径 |
㎜ |
Φ35 |
|
１０、 |
主轴转数级数 |
级 |
无 |
|
１１、 |
主轴转数范围 |
r.p.m |
45-4500（设计时：理论6000-8000） |
|
１２、 |
主轴中心高 |
mm |
45 |
|
※※ |
电机 |
|
|
|
1３、 |
主电机功率 |
kw |
3 |
|
14、 |
进给电机 |
kw |
0.85/1.0(可选） |
|
※※ |
刀具 |
|
|
|
15、 |
刀架装刀量 |
把 |
6把排刀 |
|
16、 |
外圆方刀尺寸 |
㎜ |
20×20 |
|
17、 |
内孔镗刀尺寸 |
㎜ |
φ20 |
|
※※ |
其它 |
|
|
|
18、 |
定位精度 |
mm |
0.005 |
|
19、 |
重复定位精度X/Z恒温下 |
㎜ |
0.003 |
|
20、 |
床身结构 |
|
30度 |
|
21、 |
总装机空量约 |
kw |
5.5 |
|
22、 |
机床净重 |
Kg |
2600 |
|
23、 |
外形尺寸（长×宽×高） |
㎜ |
1800×1270×1600 |
|
二、 |
主要材料清单 |
||
|
1、 |
主轴电机 |
上海森力玛/德驱驰3KW变频电机—(根据产品加工要求，可选配） |
|
|
2、 |
主轴变频调速器 |
T4-5.0GB |
|
|
3、 |
主轴轴承 |
日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配） |
|
|
4、 |
数控系统 |
北京KND、台湾宝元、新代(注:可选日本三菱或发那科) |
|
|
5、 |
伺服系统（驱动器+电机） |
日本安川0.85KW/迈信1KW |
|
|
6、 |
X、Z轴滚珠丝杆 |
台湾银泰或上银P3级重负荷滚珠丝杆（φ25） |
|
|
7、 |
X、Z轴直线导轨 |
台湾银泰或上银P级重负荷直线导轨 |
|
|
8、 |
X、Z轴丝杆轴承 |
日本/德国原装精密级专用丝杆轴承 |
|
|
9、 |
刀架形式 |
排刀式 |
|
|
10、 |
液压回转油缸 |
台湾回转油缸 |
|
|
11、 |
液压站 |
台湾变量油泵、液压电机、液压电磁阀+风冷系统 |
|
|
12、 |
电脑润滑系统 |
河谷 |
|
二、CKX6125C∠30 斜床身高配置数控车床 材料表
|
CK6125A∠30斜床身高配置表 |
||||||
| 机械部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 床身 | HT250 | 铸件 | 1台 | ||
| 2 | 大拖板 | HT250 | 铸件 | 1块 | ||
| 3 | 小拖板 | HT250 | 铸件 | 1块 | ||
| 4 | 主轴箱 | HT250 | 铸件 | 1只 | ||
| 5 | 主轴普森 | PC120套筒式（采用NSKP4轴承） | 台湾 | 1条 | 可选项 | |
| 6 | 主轴转速 | 6000转/分 | ||||
| 7 | 主轴通孔 | φ25 | ||||
| 8 | 丝杆 | R25-10T3-561-724 | 台湾上银 | 1条 | ||
| 丝杆 | R25-10T3-393-556 | 台湾上银 | 1条 | |||
| 9 | 丝杆轴承 | 20TAC62 | 德国FAG | 6只 | ||
| 10 | 线轨 | HGW30CA2R540（Z轴最大行程：200mm) | 台湾上银 | 2条 | ||
| 线轨 | HGH25CA2R660(X轴最大行程：700mm) | 台湾上银 | 2条 | |||
| 11 | 回转缸 | 众义 | 台湾 | 1台 | 优先推荐 | |
| *** | 回转缸 | 辁鑫、佳贺 | 台湾 | 可选项 | ||
| 12 | 机架 | 铸鉄加 4000元 | 1套 | (可选)钢板焊接 | ||
| 13 | 防护罩 | 1套 | ||||
| 14 | 大罩 | 1套 | ||||
| 电器部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 系统 | 新代6T-A | 台 湾 | 1台 | 宝元508(可选) | |
| 2 | 驱动器 | 安川0.85KW | 日本 | 2台 | 可选项 | |
| 3 | 伺服电机 | 安川0.85KW | 日本 | 2台 | 可选项 | |
| 4 | 变频器 | 奥地特 | 深圳 | 1台 | 可选项 | |
| 5 | 主轴(伺服)电机 | 吉泰科3.7KW-4极 | 上海 | 1台 | 优先推荐 | |
| ** | 主轴(伺服)电机 | 北京超同步3.7KW-4极 | 北京 | 1台 | 可选项(交货期会超过1个月） | |
| ** | 主轴(变频）电机 | 美时科3KW-4极 | 合资 | 1台 | 可选项 | |
| ** | 主轴(变频）电机 | 德驱驰3KW-4极 | 上 海 | 1台 | 可选项 | |
| 6 | 液压泵电机 | 群力0.75KW、佳晟 | 台 资 | 1台 | (可选)二个选一个 | |
| 7 | 电动润滑泵 | HL2202-210X 、BBE2232 | 中日合资 | 1台 | (可选)二个选一个 | |
| 8 | 液压变量泵 | 弋力VP-20(花键)、益圣VP-20 | 台湾原装进口 | 1台 | (可选)二个选一个 | |
| 9 | 脚踏开关 | 1个 | ||||
| 附加配件 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 单刀架（长） | 1个 | ||||
| 2 | 单刀架（短） | 1个 | ||||
| 3 | 双刀架（短） | 1个 | ||||
| 4 | 双刀架（长） | 1个 | ||||
| 5 | 钻孔刀架（中心钻） | 2个 | ||||
| 6 | 钻夹头（延长杆） | 1套 | ||||
| 7 | 缩套(轴头） | 1个 | ||||
| 8 | 嗦咀 | 1个 | ||||
| 9 | 拉杆 | 1条 | ||||
| 10 | 系统说明书 | 1本 | ||||
| 11 | 工具箱 | 附带:六角匙9条.呆板：8-19：5把 | 1个 | |||
三、CKX6125C∠30 斜床身高配置数控车床 机床结构特点
■ 高精度、高刚性、重负荷主轴。
主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。
高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。
两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。
■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。

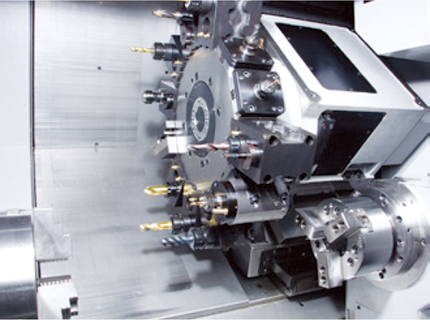

■ 采用台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。
■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。
■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。
■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境。
■ 操作系统：主要采用新代系统、宝元系统 为主（高端机种采用：三菱系统、法那科、西门子）
机床结构特点 Construction and feature of machine tool
■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。
■ 刚性好，操作、排屑方便。
