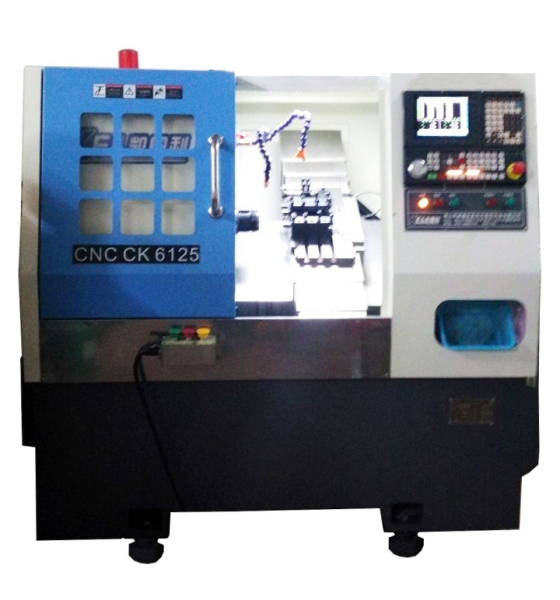

CKX6125C (25标准排刀机）CK6125A∠30斜床身标准配置
一、CKX6125C∠30 斜床身标准配置数控车床 参数表
|
CKX6125C (25标准排刀机）∠45斜床身标准配置表 |
|||||||||||
|
一、 |
主要技术参数 |
||||||||||
|
序号 |
项目名称 |
单位 |
项目参数表 |
||||||||
|
※※ |
移动范围 |
|
|
||||||||
|
1、 |
行程（X/Z） |
㎜ |
620/200 |
||||||||
|
2、 |
设定单位（X/Z） |
㎜ |
0.001 |
||||||||
|
3、 |
速度移动（X/Z） |
m/min |
22/22（30/30可选） |
||||||||
|
※※ |
加工范围 |
|
|
||||||||
|
４、 |
床身上回转直径 |
㎜ |
Φ280 |
||||||||
|
５、 |
加工直径 盘件/轴件 |
㎜ |
Φ200/φ90 |
||||||||
|
６、 |
棒料直径 |
㎜ |
Φ24 |
||||||||
|
７、 |
加工外圆长度 |
㎜ |
160 |
||||||||
|
※※ |
主轴 |
|
|
||||||||
|
８、 |
主轴端部形式 |
|
A2-3 |
||||||||
|
９、 |
主轴通孔直径 |
㎜ |
Φ35 |
||||||||
|
１０、 |
主轴转数级数 |
级 |
无 |
||||||||
|
１１、 |
主轴转数范围 |
r.p.m |
45-4500（设计时：理论6000-8000） |
||||||||
|
１２、 |
主轴中心高 |
mm |
45 |
||||||||
|
※※ |
电机 |
|
|
||||||||
|
1３、 |
主电机功率 |
kw |
3 |
||||||||
|
14、 |
进给电机 |
kw |
0.85/1.0(可选） |
||||||||
|
※※ |
刀具 |
|
|
||||||||
|
15、 |
刀架装刀量 |
把 |
6把排刀 |
||||||||
|
16、 |
外圆方刀尺寸 |
㎜ |
20×20 |
||||||||
|
17、 |
内孔镗刀尺寸 |
㎜ |
φ20 |
||||||||
|
※※ |
其它 |
|
|
||||||||
|
18、 |
定位精度 |
mm |
0.005 |
||||||||
|
19、 |
重复定位精度X/Z恒温下 |
㎜ |
0.003 |
||||||||
|
20、 |
床身结构 |
|
30度 |
||||||||
|
21、 |
总装机空量约 |
kw |
5.5 |
||||||||
|
22、 |
机床净重 |
Kg |
2600 |
||||||||
|
23、 |
外形尺寸（长×宽×高） |
㎜ |
1800×1270×1600 |
||||||||
|
|
二、CKX6125C∠30 斜床身标准配置数控车床 材料表
CK6125A∠30斜床身标准配置表 |
|
|||||||||
|
|
机械部分 |
|
|||||||||
|
|
序号 |
名 称 |
型 号 |
材 质 |
产 地 |
数量 |
备 注 |
|
|||
|
|
1 |
床身 |
HT250 |
铸件 |
|
1台 |
|
|
|||
|
|
2 |
大拖板 |
HT250 |
铸件 |
|
1块 |
|
|
|||
|
|
3 |
小拖板 |
HT250 |
铸件 |
|
1块 |
|
|
|||
|
|
4 |
主轴箱 |
HT250 |
铸件 |
|
1只 |
|
|
|||
|
|
5 |
主轴 |
PC120套筒式（采用洛研所P4轴承） |
广州 |
1条 |
可选项 |
|
||||
|
|
6 |
主轴转速 |
5000转/分 |
|
|
|
|
|
|||
|
|
7 |
主轴通孔 |
φ25 |
|
|
|
|
|
|||
|
|
8 |
丝杆 |
R25-10T3-561-724 |
|
台湾上银 |
1条 |
|
|
|||
|
|
丝杆 |
R25-10T3-393-556 |
|
台湾上银 |
1条 |
|
|
||||
|
|
9 |
丝杆轴承 |
20TAC62 |
|
德国FAG |
6只 |
|
|
|||
|
|
10 |
线轨 |
HGW30CA2R540（Z轴行程：200mm) |
|
台湾上银 |
2条 |
|
|
|||
|
|
线轨 |
HGH25CA2R660(X轴行程：700mm) |
|
台湾上银 |
2条 |
|
|
||||
|
|
11 |
回转缸 |
|
|
广州 |
1台 |
|
|
|||
|
|
12 |
防护罩 |
|
|
|
1套 |
|
|
|||
|
|
13 |
机架 |
铸鉄加 3500元 |
|
|
1套 |
|
|
|||
|
|
14 |
大罩 |
|
|
|
1套 |
|
|
|||
|
|
电器部分 |
|
|||||||||
|
|
序号 |
名 称 |
型 号 |
材 质 |
产 地 |
数量 |
备 注 |
|
|||
|
|
1 |
系统 |
新代6T-A |
|
台 湾 |
1台 |
可选项 |
|
|||
|
|
2 |
驱动器 |
迈信 |
|
武汉 |
2台 |
可选项 |
|
|||
|
|
3 |
伺服电机 |
迈信 |
|
武汉 |
2台 |
可选项 |
|
|||
|
|
4 |
变频器 |
奥地特 |
|
深圳 |
1台 |
可选项 |
|
|||
|
|
5 |
主轴电机 |
德驱驰3KW-4极 |
|
上 海 |
1台 |
可选项 |
|
|||
|
|
6 |
液压泵电机 |
群力0.75KW |
|
台 资 |
1台 |
|
|
|||
|
|
7 |
电动润滑泵 |
BE2232 |
|
中日合资 |
1台 |
|
|
|||
|
|
8 |
液压变量泵 |
益圣VP-20 |
|
台湾原装进口 |
1台 |
|
|
|||
|
|
9 |
脚踏开关 |
|
|
|
1个 |
|
|
|||
|
|
附加配件 |
|
|||||||||
|
|
序号 |
名 称 |
型 号 |
材 质 |
产 地 |
数量 |
备 注 |
|
|||
|
|
1 |
单刀架（长） |
|
|
|
1个 |
|
|
|||
|
|
2 |
单刀架（短） |
|
|
|
1个 |
|
|
|||
|
|
3 |
双刀架（短） |
|
|
|
1个 |
|
|
|||
|
|
4 |
双刀架（长） |
|
|
|
1个 |
|
|
|||
|
|
5 |
钻孔刀架（中心钻） |
|
|
|
2个 |
|
|
|||
|
|
6 |
钻夹头（延长杆） |
|
|
1套 |
|
|
||||
|
|
7 |
缩套(轴头） |
|
|
|
1个 |
|
|
|||
|
|
8 |
嗦咀 |
|
|
|
1个 |
|
|
|||
|
|
9 |
拉杆 |
|
|
|
1条 |
|
|
|||
|
|
10 |
系统说明书 |
|
|
|
1本 |
|
|
|||
|
|
11 |
工具箱 |
附带:六角匙9条.呆板：8-19：5把 |
|
|
1个 |
|
|
|||
三、CKX6125C∠30 斜床身标准配置数控车床 机床结构特点
| 机床结构特点 Construction and feature of machine tool | |||
| ■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。 | |||
|
■ 高精度、高刚性、重负荷主轴。
|
|||
|
主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。
|
|||
| ■ 刚性好，操作、排屑方便。 | |||
|
高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
|
|||
|
■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。
|
|||
|
两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。 |
|||
|
■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。
|
|||
|

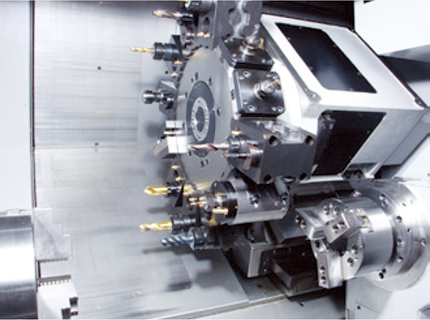

■ 采用台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。
|
|||
|
■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。
|
|||
|
■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。
|
|||
|
■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。
|
|||
|
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境。
|
■ 操作系统：主要采用新代系统、宝元系统 为主（高端机种采用：三菱系统、法那科、西门子）
