高速钻攻中心机TP-500

高速钻攻中心机TP-500

高速钻攻中心机TP-500


产品名称与型号


品名

品牌

型号

单位

数量

单价

总价

高速钻攻中心机

晁群

TP-500

30

198,000.00

5,940,000

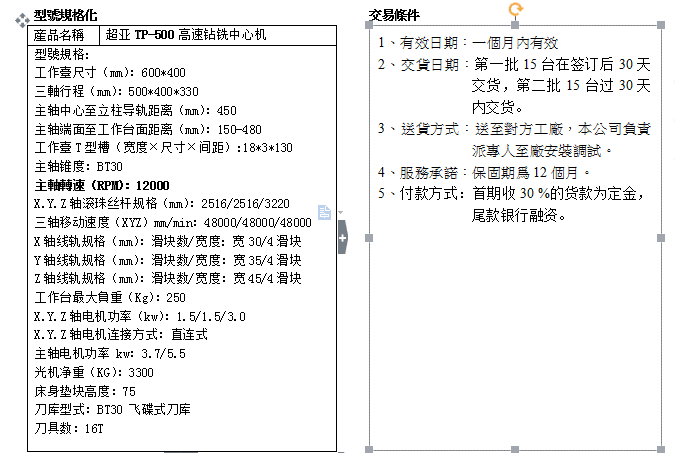

产品型号、规格、交易条件:





三、机床规格:



工作台尺寸-------------400*600MM

   X轴行程-------------------500MM

   Y轴行程------------------400MM

   Z轴行程-------------------330MM

   工作台最大负重------------250KG

   主轴功率-------------------5.5KW

Z  主轴连结型式-------------直联式

   主轴转速------------------12000rpm

   主轴锥度---------------BT30/Φ100

   三轴电机功率-------------1.5/1.5/3.0kw

   刀具数--------------------14T

   三轴移动速度--------48/48/48M/MIN





主轴冷却----------油冷(5#主轴油)

定位精度---------------±0.005MM

重复定位精度-----------±0.003MM

数控系统分辨率-----------0.001MM

   主轴端至工作台最小距离-----150MM

   主轴端至工作台最大距离-----480MM

   润滑系统--全自动润滑系统(20#机油)

驱动系统-----------------台湾宝元

变频器------------------ 台湾台达

刀库----------------------飞碟式

机械重量-------------------3300KG

机械尺寸(长*宽*高)1600*2600*2100mm

电源及总功率---------AC380V±10% 50HZ


四:机床常用配件:

序号

项目

制造商

原地

规格

1

中央润滑系统

宝腾

台湾



2

控制系统

宝元

台湾

宝元

3

主轴马达

安川

日本

AC主轴电机

4

三轴马达

安川

日本

1.5/1.5 /3.0(KW)

5

主轴

丹铨

台湾

主轴轴承NSKP4级

6

六瓣爪

丹铨

台湾



7

X.Y.Z三轴滚珠丝杠 直径/导程

银泰

台湾

¢32/20

8

三轴线轨  规格(滑块数*宽度)

银泰

台湾

X轴 30/4  ,Y轴35/4,Z轴45/4

9

三轴轴承

日本

日本

NSK P4级

10

联轴器

德国

德国

BK3

11

打刀系统

台湾

台湾



12

风路系统结合电磁阀

AIRTAC

台湾



13

主轴冷却系统

亮益

台湾



14

电器箱热交换器

HICH LICHT

台湾



15

切削冷却马达

格兰富

丹麦

3/4HP

16

刀库

台湾

台湾

BT30/14T

17

X,Y,Z三轴电机

安川

安川

安川AC中转矩伺服电机

18

主接触器

施耐德

德国



19

断路器

施耐德

德国



20

整机线材料

台湾

台湾





五、標準配置

專案

産品

數量

專案

産品

數量

1

晁群TP-510高速钻攻中心机

1SET

9

6〞批士

1SET

2

台湾宝元控制系统

1SET

10

BT30刀头+索咀

1SET

3

电箱冷却系统

1SET

11

三色警示灯

1SET

4

全密闭式护罩

1SET

12

水平调整螺丝及垫块

1SET

5

LED工作灯

1SET

13

CF卡

1SET

6

工具箱 及操作工具

1SET

14

主轴油冷机

1SET

7

吹风系统

1SET

15

编程手册与机床操作说明书

1SET

8

1/2码铁

1SET

16

BT30-14T飞碟式刀库

1SET
