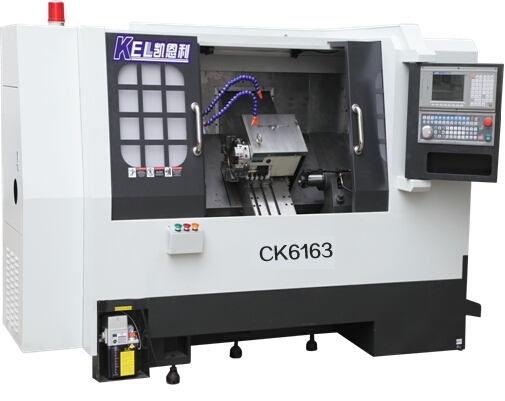

CKX6163D—W∠45斜床身数控车床(刀塔带尾座机)—高配置​

CKX6163D—W∠45斜床身数控车床(刀塔带尾座机)—高配置​

一、CKX6163D—W∠45斜床身数控车床(刀塔带尾座机)—高配置  数表


CKX6163D—W(刀塔带尾座机)∠45斜床身高配置表

一、

主要技术参数

序号

项目名称

单位

项目参数表

※※

移动范围

1、

最大行程(X/Z)

480/700

2、

最小设定单位(X/Z)

0.001

3、

速度移动(X/Z)

m/min

18/20(30/30可选)

※※

加工范围

4、

床身上最大回转直径

Φ400

5、

最大加工直径 盘件/轴件

Φ600/φ250

6、

最大棒料直径

Φ63

7、

最大加工外圆长度

600

※※

主轴

8、

主轴端部形式

A2-8

9、

主轴通孔直径

Φ79

10、

主轴转数级数

11、

主轴转数范围

r.p.m

45-3500(设计时:理论6000-8000)

12、

主轴中心高

mm

135

※※

电机

13、

主电机功率

kw

4/5.5/7.5/11(可选)

14、

进给电机

kw

1.3/1.5/1.8(可选)

※※

刀具

15、

刀架最大装刀量

8工刀塔/10工刀塔

16、

外圆方刀尺寸

20×20

17、

内孔镗刀尺寸

φ20

※※

尾座

18、

尾座锥度

M14

19、

尾座套筒

Φ80

20、

尾座行程

120

※※

其它

21、

定位精度

mm

0.005

22、

重复定位精度(X/Z/Y)恒温下

0.003

23、

床身结构

45度

24、

总装机空量约

kw

11

25、

机床净重

Kg

2900

26、

外形尺寸(长×宽×高)

2160×1380×1850


二、CKX6163D—W∠45斜床身数控车床(刀塔带尾座机)—高配置  主要材料清单


1、

主轴电机

上海森力玛/德驱池4KW变频电机—(根据产品加工要求,可选配)

主轴变频调速器

T4-11GB

2、

主轴轴承

日本原装NSK或德国FAG精密级轴承—(根据产品加工要求,可选配)

3、

数控系统

北京KND、台湾宝元、新代(注:可选日本三菱或发那科)

4、

伺服系统(驱动器+电机)

日本安川0.85KW/1.3KW,迈信1.3KW/1.5KW

5、

X、Z轴滚珠丝杆

台湾银泰或上银P3级重负荷滚珠丝杆(φ32)

6、

X、Z轴直线导轨

台湾银泰或上银P级重负荷直线导轨

7、

X、Z轴轴承

日本原装NSK或德国FAG精密级轴承—(根据产品加工要求,可选配)

8、

刀架形式

刀塔式

9、

液压回转油缸

台湾回转油缸

10、

液压站

台湾变量油泵、液压电机、液压电磁阀+风冷系统

11、

电脑润滑系统

河谷


1、

主轴电机

上海森力玛/德驱池4KW变频电机—(根据产品加工要求,可选配)

主轴变频调速器

T4-11GB

2、

主轴轴承

日本原装NSK或德国FAG精密级轴承—(根据产品加工要求,可选配)

3、

数控系统

北京KND、台湾宝元、新代(注:可选日本三菱或发那科)

4、

伺服系统(驱动器+电机)

日本安川0.85KW/1.3KW,迈信1.3KW/1.5KW

5、

X、Z轴滚珠丝杆

台湾银泰或上银P3级重负荷滚珠丝杆(φ32)

6、

X、Z轴直线导轨

台湾银泰或上银P级重负荷直线导轨

7、

X、Z轴轴承

日本原装NSK或德国FAG精密级轴承—(根据产品加工要求,可选配)

8、

刀架形式

刀塔式

9、

液压回转油缸

台湾回转油缸

10、

液压站

台湾变量油泵、液压电机、液压电磁阀+风冷系统

11、

电脑润滑系统

河谷

三、CKX6163D—W∠45斜床身数控车床(刀塔带尾座机)—高配置  机床结构特点

机床结构特点 Construction and feature of machine tool
■  适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。

■  高精度、高刚性、重负荷主轴。


主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承   主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承  主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

    主轴采用原装进口日本NSK或德国FAG  P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。


■  刚性好,操作、排屑方便。

高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。

大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。    大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。   机床结构特点 Construction and feature of machine tool ■ 适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。 ■ 高精度、高刚性、重负荷主轴。 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。 ■ 刚性好,操作、排屑方便。 高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。

■  高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉,刚性更高。

高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。   高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。     高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。


两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联,受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨,轨道与轨道之间经计算取最佳化的跨距,低阻力、高刚性、高精度,位移速度可达18-30m/min,提高工作效率,缩短加工时间。

■  液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置,噪间小、油温低。

液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置  液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置

■  采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。

采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。     采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。  采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。

■  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如。

采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如


■ 控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。

(注意: 机种不同要求不同,可选不同的动力头)

控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。


(注意: 机种不同要求不同,可选不同的动力头)(注意: 机种不同要求不同,可选不同的动力头)  (注意: 机种不同要求不同,可选不同的动力头)(注意: 机种不同要求不同,可选不同的动力头)


■  机床照明灯采用防爆型,长寿命,高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。

冷却泵采用台湾进口的大排量冷却泵   冷却泵采用台湾进口的大排量冷却泵   冷却泵采用台湾进口的大排量冷却泵

■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境(机种不同铸件可选)



底座可选用整体铸件底座,强度高,抗震性好底座可选用整体铸件底座,强度高,抗震性好

■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境

(注意:机种不同铸件可选)。







■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境


(下图为铸件部分

分解图)—仅供参考,装配整机以实际工程图纸为主



(下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主  (下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主   (下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主   (下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主




■  操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)



操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)           操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)                操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)


■  (选配)数控车床油浴送料机

1、油浴式送料机18机型单管(可选:蓝色或黑色)—配1支管   油浴式送料机26机型(可选:蓝色或黑色)—配2支管   油浴式送料机36机型/标准型(可选:蓝色或黑色)—配3支管   油浴式送料机42机型(可选:蓝色或黑色)—配4支管
