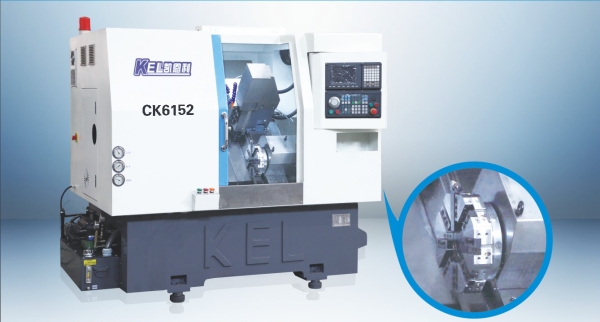

CKX6152D-Y ∠30斜床身车铣复合机(52刀塔+带Y轴+4侧动力头+4端动力头) —高配置​NO2

CKX6152D-Y ∠30斜床身车铣复合机(52刀塔+带Y轴+4侧动力头+4端动力头) —高配置​NO2

一、CKX6152D-Y ∠30斜床身车铣复合机(52刀塔+带Y轴+4侧动力头+4端动力头) —高配置   数表


CKX6152D—Y(刀塔带Y轴车铣复合机∠30斜床身高配置表
一、 主要技术参数
序号 项目名称      单位 项目参数表
※※ 移动范围
1、 最大行程(X/Z/Y) 850/280/180
2、 最小设定单位(X/Z/Y) 0.001
3、 速度移动(X/Z/Y) m/min 22/22/15(30/30/15可选)
※※ 加工范围
4、 床身上最大回转直径 Φ400
5、 最大加工直径 盘件/轴件 Φ350/φ100
6、 最大加工外圆长度 230
7、 最大棒料直径 Φ55
※※ 主轴
8、 主轴端部形式 A2-6
9、 主轴转数级数
10、 主轴中心高 mm 65
11、 主轴转数范围 r.p.m 45-4500(设计时:理论6000-8000)
12、 主轴通孔直径 Φ66
※※ 电机
13、 主电机功率 kw 4.4/5.5(可选)
14、 进给电机 kw 1.3/1.5(可选)
※※ 刀具
15、 外圆方刀尺寸 20×20
16、 内孔镗刀尺寸 φ20
17、 换刀方式 转塔式就近换刀
18、 换刀时间 S 0.2
19、 换刀定位精度 0.003
20、 刀架最大装刀量 刀塔+Y轴五轴动力头
※※ 动力头
21、 动力头电机 kw 0.75
22、 动力头转速 3000
23、 动力头最大夹持 ER20/φ13
24、 动力头最大攻牙 M M8
※※ 其它
25、 重复定位精度X/Z恒温下 0.003
26、 定位精度 mm 0.005
27、 床身结构 45度/30度
28、 总装机空量约 kw 11
29、 机床净重 Kg 2950
30、 外形尺寸(长×宽×高) 2160×1380×1850
二、 主要材料清单
1、 主轴电机 中国5.5KW(日本安川4.4KW)伺服电机
2、 主轴轴承 日本原装NSK或德国FAG精密级轴承—(根据产品加工要求,可选配)
3、 数控系统 北京KND、台湾宝元、新代(注:可选日本三菱或发那科)
4、 伺服系统(驱动器+电机) 日本安川1.3KW/迈信1.5KW
5、 X、Z轴滚珠丝杆 台湾银泰或上银P3级重负荷滚珠丝杆(φ32)
6、 X、Z轴直线导轨 台湾银泰或上银P级重负荷直线导轨
7、 X、Z轴轴承 日本原装NSK或德国FAG精密级轴承—(根据产品加工要求,可选配)
8、 刀架形式 台湾佳速八工位刀塔+2位动力头(佳速、六鑫、新鑫--可选)
9、 液压回转油缸 台湾回转油缸
10、 液压站 台湾变量油泵、液压电机、液压电磁阀+风冷系统
11、 电脑润滑系统 河谷


二、CKX6152D-Y ∠30斜床身车铣复合机(52刀塔+带Y轴+4侧动力头+4端动力头) —高配置   主要材料清单


车铣复合机CK6152D-Y∠30斜床身(刀塔型+4端动力头+4侧动力头+Y轴)配置清单(高配置)
机械部分
序号 名 称 型  号 材 质 产 地 数量 备 注
1 床身 HT250 铸件 1台
2 大拖板 HT250 铸件 1块
3 小拖板 HT250 铸件 1块
4 主轴箱 HT250 铸件 1只
5 主轴普森 A2-6 台  湾 1条 可选项
6 主轴转速 5000转/分
7 主轴通孔 φ52
8 丝杆 R32-10K3-558-736 台湾上银 1条
丝杆 R32-10K3-558-736 台湾上银 1条
9 丝杆轴承 25TAC62 德国FAG 6只
10 线轨 HGH30CA760(Z轴最大行程:300mm) 台湾上银 2条
线轨 HGH25CA700(X轴最大行程:850mm) 台湾上银 2条
11 回转缸 佳贺(超薄型) 台 湾 1台 可选项
12 动力头 安川1.3KW
13 防护罩 1套
14 机架 铸铁机架 1套
15 大罩 1套
电器部分
序号 名 称 型  号 材 质 产 地 数量 备 注
1 系统 新代21TB 台 湾 1台 可选项
2 驱动器 安川1.8KW 日本 2台 可选项
3 伺服电机 安川1.8KW 日本 2台 可选项
5 主轴电机 安川7.5KW 日本 1台 可选项
6 液压泵电机 群力0.75KW 台 资 1台
7 电动润滑泵 BE2232 中日合资 1台
8 液压变量泵 弋力VP-20(花键) 台湾原装进口 1台
9 脚踏开关 1个
10 12工位伺服刀塔 六鑫 1个
11 千岛卡盘 8寸 1个
附加配件
序号 名 称 型  号 材 质 产 地 数量 备 注
1 单刀架(长) 1个
2 单刀架(短) 1个
3 双刀架(短) 1个
4 双刀架(长) 1个
5 钻孔刀架(中心钻) 2个
6 钻夹头(延长杆) 1套
7 缩套(轴头) 1个
8 嗦咀 1个
9 拉杆 1条
10 系统说明书 1本
11 工具箱 附带:六角匙9条.呆板:8-19:5把 1个

三、CKX6152D-Y ∠30斜床身车铣复合机(52刀塔+带Y轴+4侧动力头+4端动力头) —高配置
  机床结构特点


机床结构特点 Construction and feature of machine tool
■  适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。

■  高精度、高刚性、重负荷主轴。


主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承   主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承  主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

    主轴采用原装进口日本NSK或德国FAG  P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。


■  刚性好,操作、排屑方便。

高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。

大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。    大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。   机床结构特点 Construction and feature of machine tool ■ 适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。 ■ 高精度、高刚性、重负荷主轴。 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。 ■ 刚性好,操作、排屑方便。 高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。

■  高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉,刚性更高。

高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。   高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。     高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。


两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联,受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨,轨道与轨道之间经计算取最佳化的跨距,低阻力、高刚性、高精度,位移速度可达18-30m/min,提高工作效率,缩短加工时间。

■  液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置,噪间小、油温低。

液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置  液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置

■  采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。

采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。     采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。  采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。

■  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如。

采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如


■ 控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。

(注意: 机种不同要求不同,可选不同的动力头)

控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。


(注意: 机种不同要求不同,可选不同的动力头)(注意: 机种不同要求不同,可选不同的动力头)  (注意: 机种不同要求不同,可选不同的动力头)(注意: 机种不同要求不同,可选不同的动力头)


■  机床照明灯采用防爆型,长寿命,高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。

冷却泵采用台湾进口的大排量冷却泵   冷却泵采用台湾进口的大排量冷却泵   冷却泵采用台湾进口的大排量冷却泵

■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境(机种不同铸件可选)



底座可选用整体铸件底座,强度高,抗震性好底座可选用整体铸件底座,强度高,抗震性好

■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境

(注意:机种不同铸件可







■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境


(下图为铸件部分

分解图)—仅供参考,装配整机以实际工程图纸为主



(下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主  (下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主   (下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主   (下图为铸件部分分解图)—仅供参考,装配整机以实际工程图纸为主




■  操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)



操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)           操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)                操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)


■  (选配)数控车床油浴送料机

1、油浴式送料机18机型单管(可选:蓝色或黑色)—配1支管   油浴式送料机26机型(可选:蓝色或黑色)—配2支管   油浴式送料机36机型/标准型(可选:蓝色或黑色)—配3支管   油浴式送料机42机型(可选:蓝色或黑色)—配4支管
