CKX6165C∠45斜床身排刀机(高高配置）数控车床
CKX6165C∠45斜床身排刀机(高高配置）数控车床

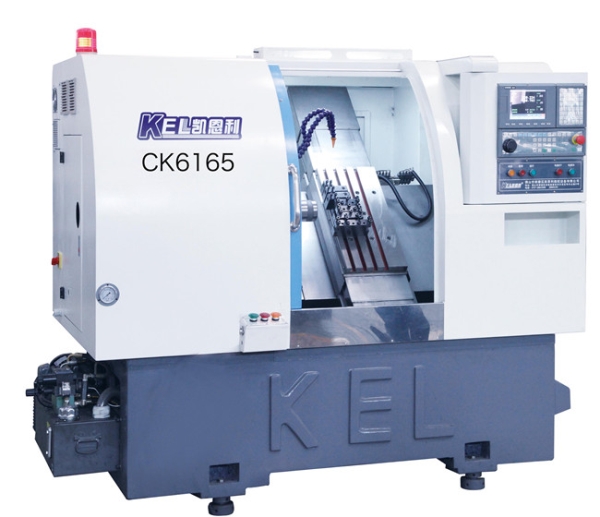

数控车床 CK6165C∠45斜床身高配置（排刀机）
| 一、 CKX6165C排刀机(∠45斜床身排刀机/X轴行程850mm、Z轴行程280mm）基本技术参数表 | ||||||||
| 项目 | 项目名称 | 参数与规格 | 单位 | 项目 | 项目名称 | 参数与规格 | 单位 | |
| 主 轴 | 主轴鼻端（筒夹座） | A2 — 5 ASA | 液压尾座 | 液压尾座 | 无 | |||
| 主轴中心高度到地面 | 1075 | mm | 液压站 | 工位/功率（看产品选型） | 位/KW | |||
| 主轴中心高度到前面距离 | 450 | mm | 机械精度 | X轴最小设定单位 | 0.001 | mm | ||
| 主轴中心高度 | 50 | mm | Z轴最小设定单位 | 0.001 | mm | |||
| 单元主轴外径 | φ170 | mm | X轴/Z轴重复定位精度 | 0.005 | mm | |||
| 主轴通孔直径 | φ75 | mm | X轴/Z轴定位精度 | 0.005 | mm | |||
| 主轴拉杆直径(可过棒料) | φ65 | mm | 表面粗糙度 | 0.4～1.6 | 々 | |||
| 加工范围 | 床身上最大回转直径（最大旋径） | Φ400 | mm | 内存程序容量 | KB | |||
| 刀架上床身上最大回转直径（最大旋径） | Φ170 | mm | 圆度 | ≤0.003 | mm | |||
| 最大加工零件直径(盘类/轴类) | Φ350/Φ100 | mm | 锥度 | ≤0.005/100 | mm | |||
| 最大加工长度 | 230 | ㎜ | 刀具 | 标准方刀尺寸(外圆方刀尺寸) | 20X20 | mm | ||
| 最大棒料通孔直径 | Φ65 | mm | 最大镗刀杆直径(内孔镗刀尺寸) | ￠20 | mm | |||
| 自动送料最大直径 | ￠43×2500 | mm | 可装刀座数量 | 8把排刀 | PCS | |||
| 床身 | 床身倾角(床身结构) | 45° | 刀座中心高度 | 86 | mm | |||
| 床身机座 | 一体/分体铸件 | 可选 | 刀座中心高度 | 86 | mm | |||
| （电机）电控系统 | 主轴马达功率 | 5.5 /7.5 (可选配) | kw | 容 量 | 水箱容量 | 95 | L | |
| 变频器 | 5.5 | kw | 液压油容量 | 60 | L | |||
| 主轴最高转速 | 45-4000（设计时：理论6000-8000） | rpm | 润滑油容量 | 2 | L | |||
| 主轴转数级数 | 无级 | 级 | 总功率 | 总功率(总装机空量约) | 8.8-10-11 | kw | ||
| 主轴马达输出扭力 | 36 | N－m | 外型尺寸 | 长×宽×高 | 2160×1380×1850 | mm | ||
| X轴进给伺服马达功率（看产品选型） | 1.3~1.5 | kw | 重量 | 2900 | kg | |||
| X轴进给伺服马达功率（看产品选型） | 1.3~1.5 | kw | 占地面积 | 3 | ㎡ | |||
| X轴进给伺服马达扭力（看产品选型） | 4.4-6.0 | N-m | ||||||
| X轴进给伺服马达扭力（看产品选型） | 4.4-6.0 | N-m | ||||||
| 移动范围 | X轴行程 | 850 | mm | |||||
| Z轴行程 | 280 | mm | ||||||
| X轴快移速度（看产品选型） | 20-25-30 | m/min | ||||||
| Z轴快移速度（看产品选型） | 20-25-30 | m/min | ||||||
| 机床随机配件表 | ||||||||
| 项目序号 | 项目名称 | 参数与规格 | 单位 | 项目 | 项目名称 | 参数与规格 | 单位 | |
| 1、 | 嗦咀 | 个 | 1 | |||||
| 2、 | 夹头 | 个 | 1 | |||||
| 3、 | 拉杆 | 条 | 1 | |||||
| 4、 | 系统说明书 | 份 | 1 | |||||
| 5、 | 工具箱 | 套 | 1 | |||||
| 6、 | 方刀座 | 个 | 2 | |||||
| 7、 | 镗孔刀座 | 个 | 2 | |||||
| 8、 | 脚踏开关 | 个 | 1 | |||||
|
二、CK6165C∠45斜床身高配置表（排刀机） 材料清单
（特别说明1：因为客户加工零配件的要求各不相同，故以签约时的合同为准，请阅读者理解和支持........ 特别说明2：以下材料清单，是凯恩利机械公开推荐发布的材料清单，仅供参考作用，最终选定以签约时的合同为准.)
|
||||||
|
机械部分 |
||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 床身 | HT250 | 铸件 | 1台 | ||
| 2 | 大拖板 | HT250 | 铸件 | 1块 | ||
| 3 | 小拖板 | HT250 | 铸件 | 1块 | ||
| 4 | 主轴箱 | HT250 | 铸件 | 1只 | ||
| 5 | 主轴安阳 | 可过φ65的棒料 | 台湾品牌（大陆生产） | 优先推荐 | ||
| *** | 主轴健椿 | A2-5(台湾TPIP4轴承) | 台湾 | 优先推荐 | ||
| 6 | 主轴转速 | 5000转/分 | ||||
| 7 | 主轴通孔 | φ75-拉杆通孔φ65 | ||||
| 8 | 丝杆 | R32-12T3-673-855 | 台湾上银 | 1条 | ||
| 丝杆 | R32-12T3-525-710 | 台湾上银 | 1条 | |||
| 9 | 丝杆轴承 | 25TAC62 | 德国FAG | 6只 | ||
| 10 | 线轨 | MSA30S-R800(X轴最大行程：850mm) | 台湾上银 | 2条 | ||
| 线轨 | MSA30CA2R800(Z轴最大行程：280mm) | 台湾上银 | 2条 | |||
| 11 | 回转缸 | 众义 | 台湾（产地：佛山） | 1台 | 优先推荐 | |
| 12 | 机架 | 钢板焊接 | 1套 | (可选) | ||
| 13 | 防护罩 | 1套 | ||||
| 14 | 大罩 | 1套 | ||||
| 电器部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 系统 | 宝元508A | 台 湾 | 1台 | 可选(新代6T-A)增加￥2000元 | |
| 2 | 驱动器 | 迈信1.5KW | 台湾品牌（产地： 武汉） | 2台 | 可选项 | |
| 3 | 伺服电机 | 迈信1.5KW | 台湾品牌（产地： 武汉） | 2台 | 可选项 | |
| 4 | 变频器 | 奥地特5.5KW | 深圳 | 1台 | 可选项（选变频机要用） | |
| 5 | 主轴电机（伺服）电机 | 吉泰科7.5KW-4极 | 上海 | 1台 | 增加￥3000元 | |
| 6 | 液压泵电机 | 群力0.75KW、佳晟0.75KW | 台 资 | 1台 | (可选)二个选一个 | |
| 7 | 电动润滑泵 | HL2202-210XB 、BBE2232 | 中日合资 | 1台 | (可选)二个选一个 | |
| 8 | 液压变量泵 | 弋力VP-20(花键)、益圣VP-20 | 台湾原装进口 | 1台 | (可选)二个选一个 | |
| 9 | 脚踏开关 | 1个 | ||||
| 附加配件 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 单刀架（长） | 1个 | ||||
| 2 | 单刀架（短） | 1个 | ||||
| 3 | 双刀架（短） | 1个 | ||||
| 4 | 双刀架（长） | 1个 | ||||
| 5 | 钻孔刀架（中心钻） | 2个 | ||||
| 6 | 钻夹头（延长杆） | 1套 | ||||
| 7 | 缩套(轴头） | 1个 | ||||
| 8 | 嗦咀 | 1个 | ||||
| 9 | 拉杆 | 1条 | ||||
| 10 | 系统说明书 | 1本 | ||||
| 11 | 工具箱 | 附带:六角匙9条.呆板：8-19：5把 | 1个 | |||
三、CK6165C∠45斜床身（排刀机）数控车床 结构特点
| 机床结构特点 Construction and feature of machine tool | |||
| ■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。 | |||
| ■ 高精度、高刚性、重负荷主轴。 | |||
| 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。 | |||
| ■ 刚性好，操作、排屑方便。 | |||
| 高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。 | |||
| ■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。 | |||
| 两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。 | |||
| ■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。 | |||
| ■ 采用台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。 | |||
| ■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。 | |||
| ■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。 | |||
| ■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。 | |||
| ■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境。 |
