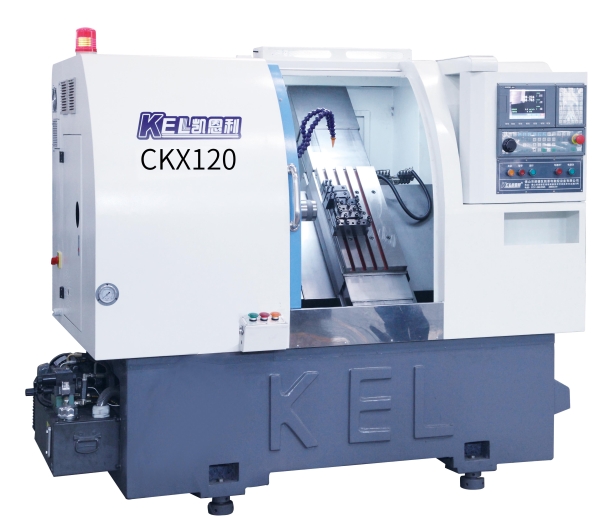

CKX120C∠45斜床身高配置(排刀机带尾座）
产品型号：CKX120C∠45斜床身高配置(排刀机带尾座）
一、（120型斜轨式排刀机带尾座—可过120棒料;有效行程X/Z轴:720/580mm）设 备 主 要 技 术 参 数
序号
项 目
单 位
参 数
1
导轨形式
直线导轨
2
刀具安装形式
排刀式
3
床身上最大回转直径
mm
350
4
最大加工直径(盘件/轴件)
mm
300/250
5
主轴内径
mm
φ145
6
主轴拉杆内径
mm
φ125
7
自动送棒料最大直径
mm
φ120
8
有效行程X/Z轴
mm
720/580
9
中心高（距刀架板面）
mm
50
10
加工精度
圆度
mm
≤0.005
11
同轴度
mm
≤0.005/100
12
丝杆最大快速移动
m/min
x轴18/z轴24
13
最大排刀数量
把
8
14
主轴变频电机功率
Kw
7.5kw (选伺服5.5KW)
15
X、Z向电机扭矩参数
NM
6、8(选伺服6、6）
16
主轴转速范围
r/min
50—4500(选伺服50—2500）
17
主轴端部形式
18
机床重量
KG
2900
19
外形尺寸（长x宽x高）
mm
2160x1380x1850
二、CKX120C∠45斜床身高配置(排刀机带尾座） 材料清单
（特别说明1：因为客户加工零配件的要求各不相同，故以签约时的合同为准，请阅读者理解和支持........
特别说明2：以下材料清单，是凯恩利机械公开推荐发布的材料清单，仅供参考作用，最终选定以签约时的合同为准.)
CKX120C∠45斜床身高配置(排刀机带尾座） 材料清单
机械部分
序号
名 称
型 号
材 质
产 地
数量
备 注
1
床身
HT250
铸件
1台
2
大拖板
HT250
铸件
1块
3
小拖板
HT250
铸件
1块
4
主轴箱
HT250
铸件
1只
5
主轴普森
PC170套筒式（采用NSKP4轴承）
台 湾
1条
可选项
6
主轴转速
5000转/分
7
主轴通孔
φ46
8
丝杆
R32-10K3-558-736
台湾上银
1条
丝杆
R32-10K3-558-736
台湾上银
1条
9
丝杆轴承
25TAC62
德国FAG
6只
10
线轨
HGH30CA760（Z轴最大行程：580mm)
台湾上银
2条
线轨
HGH25CA700(X轴最大行程：720mm)
台湾上银
2条
11
回转缸
辁鑫、佳贺
台 湾
1台
可选项
12
防护罩
1套
13
机架
铸鉄加 3500元
1套
14
大罩
1套
电器部分
序号
名 称
型 号
材 质
产 地
数量
备 注
1
系统
新代6T-A
台 湾
1台
可选项
2
驱动器
安川
日本
2台
可选项
3
伺服电机
安川
日本
2台
可选项
4
变频器
奥地特
深圳
1台
可选项
5
主轴电机
德驱驰7.5KW-4极
上 海
1台
可选项
6
液压泵电机
群力0.75KW
台 资
1台
7
电动润滑泵
BE2232
中日合资
1台
8
液压变量泵
益圣VP-20
台湾原装进口
1台
9
脚踏开关
1个
附加配件
序号
名 称
型 号
材 质
产 地
数量
备 注
1
单刀架（长）
1个
2
单刀架（短）
1个
3
双刀架（短）
1个
4
双刀架（长）
1个
5
钻孔刀架（中心钻）
2个
6
钻夹头（延长杆）
1套
7
缩套(轴头）
1个
8
嗦咀
1个
9
拉杆
1条
10
系统说明书
1本
11
工具箱
附带:六角匙9条.呆板：8-19：5把
1个
三、CKX120C∠45斜床身高配置(排刀机带尾座） 数控车床 结构特点
机床结构特点 Construction and feature of machine tool
■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。
■ 高精度、高刚性、重负荷主轴。
主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。
■ 刚性好，操作、排屑方便。
高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。
两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。
■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。
■ 采用台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。
■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。
■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。
■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境。
