RD23 RD32 外圆磨床（通用型 R系列）
RD23 RD32 外圆磨床（通用型 R系列）
外圆磨床 通用型 R系列
实现高精度加工的通用型外圆磨床R系列
1、产品信息
-
RD23 RD32 砂轮滑座型 倾斜/直线 砂轮滑座型 倾斜/直线 振动（mm） φ230 振动（mm） φ320 中心间距离（mm） 350 中心间距离（mm） 500/1,000 最大磨削加工直径（mm） φ150 最大磨削加工直径（mm） φ300 最大磨削重量（kg） 80 最大磨削重量（kg） 150 2、特点：
加工稳定，可满足多种加工需求
-

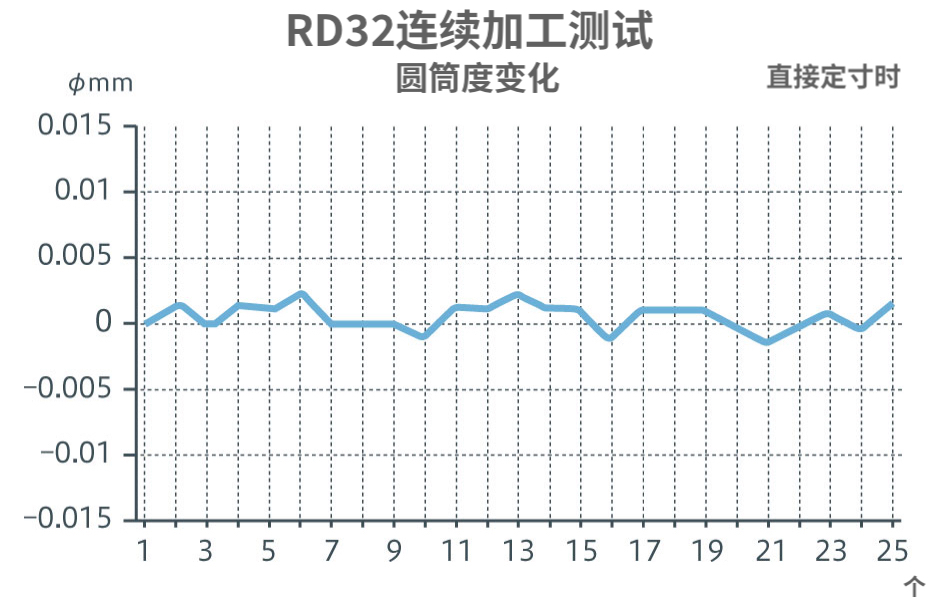

通过提高主轴、进给轴等的机械构造精度和刚性，以及进给 控制的最小指令单位φ0.1μm，实现高加工精度。重复加工精度稳定，即使在冷却启动时，1小时后的圆筒度变化也为φ3μm/50mm（RD23/RD32）。
3、规格：
规 格 项目 / 型号 RD23 RD32 加工能力 砂轮滑座型 倾斜/直线 倾斜/直线 振动（mm） φ230 φ320 中心间距离（mm） 350 500 1,000 最大磨削加工直径（mm） φ150 φ300 最大磨削重量（kg） 80 150 砂轮 砂轮外径（mm） φ405(φ455) φ455(φ510) 内径×宽度（mm） φ127×50(75) φ152.4×75 (120) 周速（m/s） 45 (60) 45 (60) 砂轮架（X轴） 快速进给速度（m/min） φ20 φ20 磨削进给速度（mm/min） φ0.001～20,000 φ0.001～20,000 指令单位（µm） φ0.1 φ0.1 工作台（Z轴） 快速进给速度（m/min） 20 20 横移速度（mm/min） 0.001～20,000 0.001～20,000 指令单位（µm） 0.1 0.1 主轴箱 转速（min-1） 8～800 10～500 转换数 连续 连续 中心锥孔 MT No.4 MT No.4 尾架 行程（mm） 150（内常用行程35） 50（内常用行程50） 夹紧方式 弹簧 弹簧 前进后退方式 手动拉杆 手动拉杆 中心锥孔 MT No.4 MT No.4 锥孔微调行程（mm） ±0.125 ±0.125 电机 砂轮电机（kW） 3.7 (5.5) 5.5 (7.5) 主轴电机（kW） 1.6 3 电源容量（kVA） 12[B] 17[H] 16[B] 26[H] 地面到工件中心高度（mm） 1,000 1,105 机床重量（kg） 3,000 4,500 5,000
-
