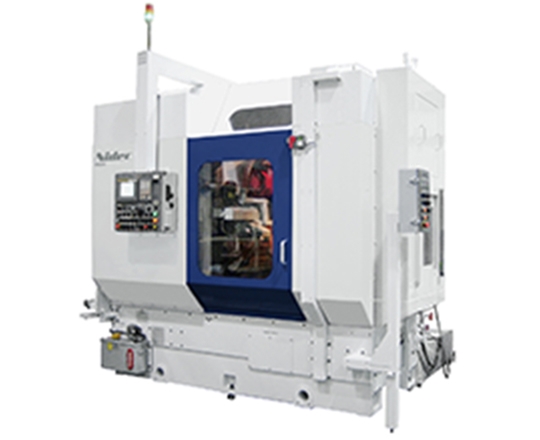

数控滚齿机G系列 （型号：中型滚齿机 GD30 大型滚齿机 GB100 卧式滚齿机 GBH18）
数控滚齿机G系列 （型号：中型滚齿机 GD30 大型滚齿机 GB100 卧式滚齿机 GBH18）
数控滚齿机G系列
G系列产品阵容丰富，可满足汽车、飞机、船舶、发动机等各种齿轮加工
数控滚齿机G系列
一、 产品信息
中型滚齿机 GD30 大型滚齿机 GB100 卧式滚齿机 GBH18
最大加工直径（mm） φ300 最大加工直径（mm） φ1000 最大加工直径（mm） φ180
加工最大模数 8 加工最大模数 14 加工最大模数 8
二、特点 ：优异的加工精度
工作台、滑动面、进给轴等采用高刚性、高精度的机械结构，从提高定位精度、降低热变形影响等各方面追求加工的高精度化。采用G系列，高精度齿轮实现了JIS3级、批量生产齿轮实现了JIS5级〔JIS B1702 (1998)〕的精度。另外，相对于跨球距公差50 m，重复加工精度可确保Cp=1.33。这实现了高精度的需求。
通过采用全面的防止热变形措施，确保了稳定的加工质量。
-
因加工发热而升温的切削液喷溅在床身上面，引起机床热变形，导致加工工件产生尺寸变化。对此，通过在床身内部循环流动冷却液，使热分布均匀化，从而尽可能地降低热变形。
三、 规格
| 项目 / 型号 | 立式 CNC滚齿机 | 卧式 CNC滚齿机 | ||||
|---|---|---|---|---|---|---|
| GD30 | GD50 | GB63 | GB100 | GBH18 | ||
| 最大加工直径（mm） | φ300 | φ500 | φ630 | φ1,000 | φ180 | |
| 最大加工模数 | 8 | 14 | 6 | |||
| 轴向移动距离（mm） | 300 | 500 | 700 | |||
| 径向移动方式 | 立柱移动型 | 立柱移动型 | 滚刀鞍座移动型 | |||
| 滚刀中心与工件中心距离（mm） | 40～340 | 50～625 | 30～155 | |||
| 滚刀 | 最大直径×长度（mm） | φ150×230 | φ210×240 | φ120×200 | ||
| 偏移量（mm） | 180 | 200 | 160 | |||
| 转速（min-1） | 75～750（opt. 120〜1,200） | 30～225（opt. 40〜400） | 150～1,000 | |||
| 轴向切削进给（mm/min） | 1～1,000 | 0.1～300 | 1～400 | |||
| 分度齿数 | 5～1,000 | 5～1,000 | 6～1,000 | 6～1,000 | 4～200 | |
| 控制轴数 | 5 | 5 | 5 | |||
| 消耗功率（kVA） | 33 | 33 | 20 | |||
| 机床重量（kg） | 10,000 | 10,500 | 16,000 | 18,000 | 7,000 | |
