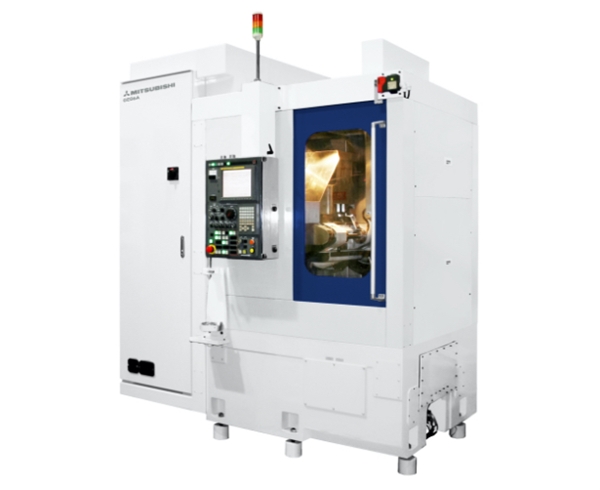

干式滚齿机 GE系列 （型号：GE06A GE15A GE20A GE25A）
干式滚齿机 GE系列 （型号：GE06A GE15A GE20A GE25A）
干式滚齿机 GE系列
（实现完全干切的畅销机型 干式滚齿机GE系列）
一、产品信息
GE06A
| 最大加工直径（mm） | φ60 |
| 加工最大模数 | 4 |
GE10A
| 最大加工直径（mm） | φ100 |
| 加工最大模数 | 3 |
GE15A
| 最大加工直径（mm） | φ150 |
| 加工最大模数 | 4 |
GE20A
| 最大加工直径（mm） | φ200 |
| 加工最大模数 | 6 |
GE25A
| 最大加工直径（mm） | φ250 |
| 加工最大模数 | 6 |
二、特点
完全适用于干切
周边装置的模块化方便了生产线组成
通过周边装置及搬运装置的模块化，使生产线组成和布局变得更加简单易行，从而大幅度地减少了工序更换的操作时间。
可提供正方形的Ⅰ型和门幅窄、易于生产线化的Ⅱ型两种型号。
三、规格
| 项目 / 型号 | GE06A | GE15A/附带倒角装置 GE15A | GE20A/附带倒角装置 GE20A | GE25A/附带倒角装置 GE25A |
|---|---|---|---|---|
| 最大加工直径（mm）※1 | φ60 | φ150 | φ200 | φ250 |
| 切削最大模数 ※1 | 4 | 4 | 6 | 6 |
| 轴向移动距离（mm） | 200 | 250（opt. 400） | 250（opt. 400） | 250（opt. 400） |
| 径向移动距离（mm） | 120 | 140（opt. 125） | 225 | 210 |
| 滚刀最大直径（mm） | φ90 | φ110 | φ130 | φ130 |
| 滚刀最大长度（mm） | 150 | 180 | 230 | 230 |
| 滚刀偏移量（mm） | 130 | 150 | 180 | 180 |
| 滚刀转速（min-1） | 335～2,660（opt. 500～4,000） | 200～2,000（opt. 300～3,000） | 200～2,000（opt. 300～3,000） | 150～1,500 |
| 工作台最大转速（min-1） | 500 | 300（opt. 500） | 300（opt. 500） | 150 |
| 消耗功率（kVA） | 19（opt. 23） | 22（opt. 27） | 27（opt. 30） | 36（opt. 40） |
| 机床重量（kg） | 6,300 | 8,500 | 9,200 | 11,000 |
