TPS系列 TPS-4100HⅡ 立式活塞加工机床
TPS系列 TPS-4100HⅡ 立式活塞加工机床
TPS系列 TPS-4100HⅡ 立式活塞加工机床
TPS系列 活塞加工机（非圆形加工CNC车床）
一、 TPS系列 活塞加工机（非圆形加工CNC车床）
TPS系列 活塞加工机(非圆形加工CNC车床)
二、 TPS系列 床世界一流的活塞机（活塞车床）
世界一流的活塞机（活塞车床）具有各种可用于活塞加工的解决方案。
适用于多种活塞加工的新一代TPS系列 TPS是活塞加工机床的国际典范！
TPS系列最适合于汽车(汽油机、柴油机)的活塞、活塞环、销孔等非圆截面工件的高速切削加工。
TPS加工机用于世界一级方程式赛车顶尖队伍的引擎的活塞的加工及世界各活塞厂家的批量生产线上，
受到了世界各国客户的好评。
三、 TPS系列 活塞加工机（非圆形加工CNC车床） 特点：
适用于多种活塞加工的新一代TPS-Series
TPS系列最适合于活塞、活塞环、销孔等非圆截面工件的高速切削加工。
独自的自动编程软件∶TPPF4
“TPPF4”是TAKISAWA凝聚了多年积累的非圆截面工件(活塞)加工的经验和技术，独自开发出来的具有独特性能的编程软件。
四、 TPS系列 活塞加工机（非圆形加工CNC车床） 形号如下：
| 机型 | 最大加工直径 | 最大加工长度 | 目的 | |
|---|---|---|---|---|
| mm | mm | |||
 |
TPS-V1000 | 130 | 160 | 活塞 |
 |
TPS-3100HⅡ | 290 | 370 | 活塞 |
 |
TPS-3200HⅡ | 246 | 320 | 活塞环 |
 |
TPS-3300HⅡ | - | - | 活塞销孔 |
 |
TPS-3400HⅡ | 260 | 285 | 活塞 |
 |
TPS-3500HⅡ | 260 | 250 | 活塞 |
 |
TPS-4100HⅡ | 320 | 250 | 活塞 |
 |
TPS-5000HⅡ | 320 | 250 | 活塞 |

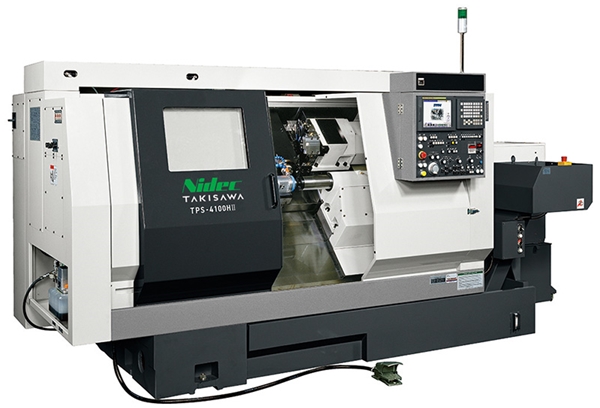

五、 TPS系列 活塞加工机（非圆形加工CNC车床） TPS系列 TPS-4100HⅡ 立式活塞加工机床 说明如下：
TPS-4100HⅡ活塞外径椭圆形加工＋別工序加工兼用1个回转刀架
在双轴CNC车床上增加了非圆加工性能的工序集中型加工机床，可大大提高活塞等品种数量多变、多品种小批量工件加工的生产效率。
作为一款工艺流程的整合型机床，其中非圆加工功能集成进2轴数控车床中，可提供高效的活塞等产品的各种可变类型的柔性加工。
主要机床规格
| 最大加工直径/最大加工长度 | mm | φ320 / 250 |
| 主轴转速 | min-1 | 4000 |
| 刀架型式 | T1:回转式刀架 | |
| T2:非圆加工用 | ||
| 主轴电机 | kW | 11/7.5 |
| 电源电力 | kVA | 28.1 |
| 压缩空气入口压力 | MPa | 0.5 |
| 机床高度 | mm | 1850 |
| 占地面积 | mm | 3880×2673 |
| 机床重量 | kg | 5500 |
