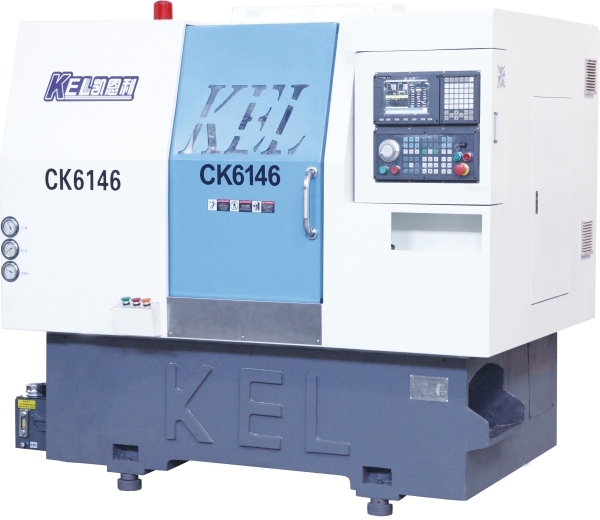

CKX6146D—C (刀塔车铣复合机）∠45斜床身高配置表

一、

主要技术参数

序号

项目名称

单位

项目参数表

※※

移动范围

1、

行程（X/Z）

㎜

850/280

2、

设定单位（X/Z）

㎜

0.001

3、

速度移动（X/Z）

m/min

22/22（30/30可选）

※※

加工范围

４、

床身上回转直径

㎜

Φ350

５、

加工直径 盘件/轴件

㎜

Φ310/φ100

６、

加工外圆长度

㎜

230

７、

棒料直径

㎜

Φ45

※※

主轴

８、

主轴端部形式

A2-5

９、

主轴转数级数

级

无

１０、

主轴中心高

mm

65

１１、

主轴转数范围

r.p.m

45-4500（设计时：理论6000-8000）

１２、

主轴通孔直径

㎜

Φ56

※※

电机

1３、

主电机功率

kw

4.4/5.5(可选）

14、

进给电机

kw

1.3/1.5(可选）

※※

刀具

15、

外圆方刀尺寸

㎜

20×20

16、

内孔镗刀尺寸

㎜

φ20

17、

换刀方式

转塔式就近换刀

18、

换刀时间

S

0.2

19、

换刀定位精度

0.003

20、

刀架装刀量

把

刀塔+二轴动力头

※※

动力头

21、

动力头电机

kw

0.75

22、

动力头转速

3000

23、

动力头夹持

㎜

ER20/φ13

24、

动力头攻牙

M

M8

※※

其它

25、

重复定位精度X/Z恒温下

㎜

0.003

26、

定位精度

mm

0.005

27、

床身结构

45度

28、

总装机空量约

kw

10

29、

机床净重

Kg

2900

30、

外形尺寸（长×宽×高）

㎜

2160×1380×1850

二、

主要材料清单

1、

主轴电机

中国3.7KW/5.5KW(日本安川4.4KW)伺服电机

2、

主轴轴承

日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配）

3、

数控系统

北京KND、台湾宝元、新代(注:可选日本三菱或发那科)

4、

伺服系统（驱动器+电机）

日本安川1.3KW/迈信1.5KW

5、

X、Z轴滚珠丝杆

台湾银泰或上银P3级重负荷滚珠丝杆（φ32）

6、

X、Z轴直线导轨

台湾银泰或上银P级重负荷直线导轨

7、

X、Z轴轴承

日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配）

8、

刀架形式

台湾佳速八工位刀塔+2位动力头（佳速、六鑫、新鑫--可选）

9、

液压回转油缸

台湾回转油缸

10、

液压站

台湾变量油泵、液压电机、液压电磁阀+风冷系统

11、

电脑润滑系统

河谷
