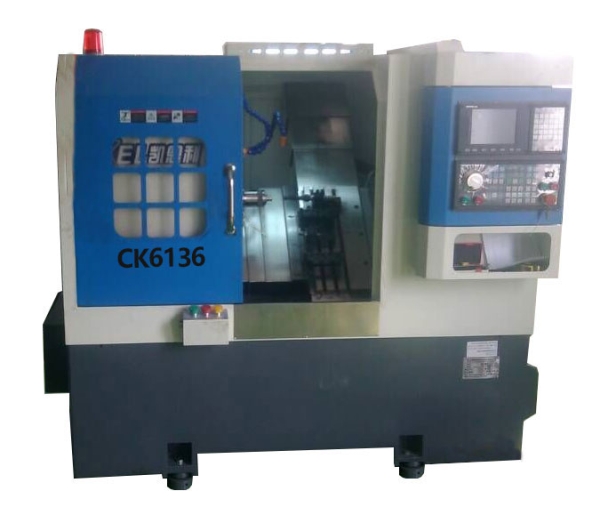

CK6136B ∠30斜床身排刀式 数控车床(标准配置 排刀机)

CK6136B ∠30斜床身排刀式 数控车床(标准配置 排刀机)

一、CKX6136B∠30 斜床身标准配置数控车床  参数表

  KEL-36机型—CKX6136B 排刀机∠30 斜床身排刀机  CK6136B排刀机(X轴行程700mm/ Z轴行程230mm(∠30排刀机 36机/斜床身)

项目 项目名称  参数与规格 单位 项目 项目名称  参数与规格 单位
主  轴 主轴鼻端(筒夹座) A2-4 ASA 机械精度 Z轴重复定位精度 0.003 mm
主轴中心高度到地面 1075 mm X轴重复定位精度 0.003 mm
主轴中心高度到前面距离 450 mm 表面粗糙度 0.4~1.6
主轴通孔直径 Φ46 mm 内存程序容量 KB
加工范围 床身上最大回转直径(最大旋径) Φ310 mm 圆度 ≤0.003 mm
刀架上床身上最大回转直径(最大旋径) Φ100 mm 锥度 ≤0.005/100 mm
最大加工零件直径 Φ160 mm 床身 一体化铸件/分体式铸件/钢板焊接(看产品选型) 看产品选型 可选
最大加工长度 200 刀具 外径刀座 16*16 mm
最大棒料通孔直径 Φ36 mm 内径刀座直径 ¢20 mm
自动送料最大直径 ¢35×2500 mm 可装刀座数量 8 PCS
(电机)电控系统 主轴马达功率 3~4 kw 液压尾座 液压尾座
变频器 5.5 kw 外型尺寸 机床净重 2600 kg
主轴最高转速 4500 rpm 外形尺寸(长×宽×高) 2160×1380×1700 mm
主轴转数级数 无级
主轴马达输出扭力 36 N-m 容    量 水箱容量 95 L
X轴进给伺服马达功率(看产品选型) 0.85~1.5 kw 液压油容量 60 L
X轴进给伺服马达功率(看产品选型) 0.85~1.6 kw 润滑油容量 2 L
X轴进给伺服马达扭力(看产品选型) 4.4-6.0 N-m 总功率 总功率 5.5-8.8 kw
X轴进给伺服马达扭力(看产品选型) 4.4-6.0 N-m 外型尺寸 长×宽×高 2160×1350×1760 mm
移动范围 X轴最小设定单位 0.001 mm 重量 2600 kg
Z轴最小设定单位 0.001 mm 占地面积 3
X轴行程 700 mm
Z轴行程 230 mm
X轴快移速度(看产品选型) 18-25-30 m/min
Z轴快移速度(看产品选型) 18-25-30 m/min
机床随机配件表
项目序号 项目名称  参数与规格 单位 项目 项目名称  参数与规格 单位
1、 嗦咀 1
2、 夹头 1
3、 拉杆 1
4、 系统说明书 1
5、 工具箱 1
6、 方刀座 4
7、 镗孔刀座 2
8、 脚踏开关 1


二、CKX6136B∠30 斜床身标准配置数控车床     材料

CK6136B∠30 斜床身标准配置表
机械部分
序号 名 称 型  号 材 质 产 地 数量 备 注
1 床身 HT250 铸件 1台
2 大拖板 HT250 铸件 1块
3 小拖板 HT250 铸件 1块
4 主轴箱 HT250 铸件 1只
5 主轴 PC150套筒式(采用NSKP4轴承) 台湾品江 1条 可选项
6 主轴转速 5000转/分
7 主轴通孔 φ36
8 丝杆 R32-10K3-595-730 台湾上银 1条
丝杆 R32-10K3-570-695 台湾上银 1条
9 丝杆轴承 25TAC62 德国FAG 6只
10 线轨 HGH25CA700(Z轴最大行程:300mm) 台湾上银 2条
线轨 HGW30CA770(X轴最大行程:700mm) 台湾上银 2条
11 回转缸 中国佛山 1台 可选项
12 防护罩 1套
13 机架 (标配)钢板焊接 1套 (选配置)铸鉄加 5000元
14 大罩 1套
电器部分
序号 名 称 型  号 材 质 产 地 数量 备 注
1 系统 宝元508 台 湾 1台 (可选)新代6T-A
2 驱动器 迈信1.5KW 武汉 2台 可选项
3 伺服电机 迈信1.5KW 武汉 2台 可选项
4 变频器 奥地特 深圳 1台 可选项
5 主轴电机 德驱驰4KW-4极 上 海 1台 可选项
6 液压泵电机 群力0.75KW 台 资 1台
7 电动润滑泵 BE2232 中日合资 1台
8 液压变量泵 益圣VP-20 台湾原装进口 1台
9 脚踏开关 1个
附加配件
序号 名 称 型  号 材 质 产 地 数量 备 注
1 单刀架(长) 1个
2 单刀架(短) 1个
3 双刀架(短) 1个
4 双刀架(长) 1个
5 钻孔刀架(中心钻) 2个
6 钻夹头(延长杆) 1套
7 缩套(轴头) 1个
8 嗦咀 1个
9 拉杆 1条
10 系统说明书 1本
11 工具箱 附带:六角匙9条.呆板:8-19:5把 1个




三、CKX6136B∠30 斜床身标准配置数控车床   机床结构特点

机床结构特点 Construction and feature of machine tool
■  适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。

■  高精度、高刚性、重负荷主轴。


主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承   主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承  主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

    主轴采用原装进口日本NSK或德国FAG  P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。


■  刚性好,操作、排屑方便。

高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。

大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。    大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。   机床结构特点 Construction and feature of machine tool ■ 适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。 ■ 高精度、高刚性、重负荷主轴。 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。 ■ 刚性好,操作、排屑方便。 高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。

■  高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉,刚性更高。

高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。   高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。     高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。


两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联,受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨,轨道与轨道之间经计算取最佳化的跨距,低阻力、高刚性、高精度,位移速度可达18-30m/min,提高工作效率,缩短加工时间。

■  液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置,噪间小、油温低。

液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置  液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置

■  采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。

采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。     采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。  采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。

■  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如。

采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如  采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如


■ 控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。

控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。  控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。  控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。


■  机床照明灯采用防爆型,长寿命,高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。

冷却泵采用台湾进口的大排量冷却泵   冷却泵采用台湾进口的大排量冷却泵   冷却泵采用台湾进口的大排量冷却泵

■  底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境。



底座可选用整体铸件底座,强度高,抗震性好底座可选用整体铸件底座,强度高,抗震性好     底座可选用整体铸件底座,强度高,抗震性好



■  操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)



操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)   操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)


■  (选配)数控车床油浴送料机

1、油浴式送料机18机型单管(可选:蓝色或黑色)—配1支管   油浴式送料机26机型(可选:蓝色或黑色)—配2支管   油浴式送料机36机型/标准型(可选:蓝色或黑色)—配3支管   油浴式送料机42机型(可选:蓝色或黑色)—配4支管
