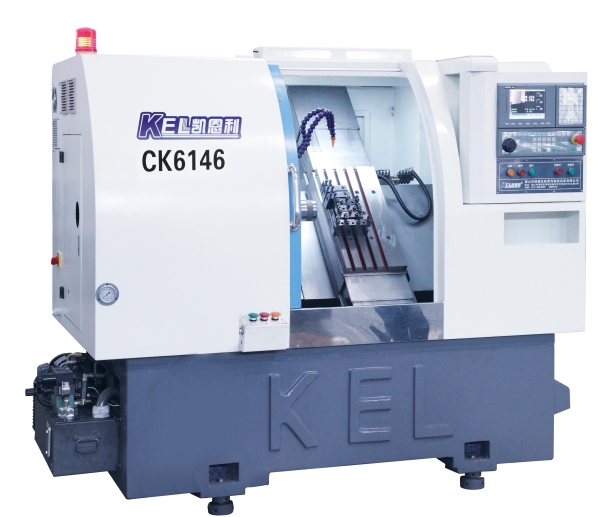

CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机 — 高配置 数控车床NO1
一、 CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—高配置数控车床 参数表
CKX6146C排刀机(∠45斜床身排刀机/X轴行程850mm、Z轴行程280mm)基本技术参数表 | ||||||||
项目 | 项目名称 | 参数与规格 | 单位 | 项目 | 项目名称 | 参数与规格 | 单位 | |
主 轴 | 主轴鼻端(筒夹座) | A2 — 5 ASA | 液压尾座 | 液压尾座 | 无 | |||
主轴中心高度到地面 | 1075 | mm | 液压站 | 工位/功率(看产品选型) | 位/KW | |||
主轴中心高度到前面距离 | 450 | mm | 机械精度 | X轴最小设定单位 | 0.001 | mm | ||
主轴中心高度 | 50 | mm | Z轴最小设定单位 | 0.001 | mm | |||
单元主轴外径 | φ170 | mm | X轴/Z轴重复定位精度 | 0.003 | mm | |||
主轴通孔直径 | φ56 | mm | X轴/Z轴定位精度 | 0.003 | mm | |||
主轴拉杆直径(可过棒料) | φ46 | mm | 表面粗糙度 | 0.4~1.6 | 々 | |||
加工范围 | 床身上最大回转直径(最大旋径) | Φ350 | mm | 内存程序容量 | KB | |||
刀架上床身上最大回转直径(最大旋径) | Φ170 | mm | 圆度 | ≤0.003 | mm | |||
最大加工零件直径(盘类/轴类) | Φ310/Φ100 | mm | 锥度 | ≤0.005/100 | mm | |||
最大加工长度 | 230 | ㎜ | 刀具 | 标准方刀尺寸(外圆方刀尺寸) | 20X20 | mm | ||
最大棒料通孔直径 | Φ45 | mm | 最大镗刀杆直径(内孔镗刀尺寸) | ¢20 | mm | |||
自动送料最大直径 | ¢43×2500 | mm | 可装刀座数量 | 7把排刀 | PCS | |||
床身 | 床身倾角(床身结构) | 45° | 刀座中心高度 | 86 | mm | |||
床身机座 | 一体/分体铸件 | 可选 | 刀座中心高度 | 86 | mm | |||
(电机)电控系统 | 主轴马达功率 | 4.4 /5.5 (可选配) | kw | 容 量 | 水箱容量 | 95 | L | |
变频器 | 5.5 | kw | 液压油容量 | 60 | L | |||
主轴最高转速 | 45-4000(设计时:理论6000-8000) | rpm | 润滑油容量 | 2 | L | |||
主轴转数级数 | 无级 | 级 | 总功率 | 总功率(总装机空量约) | 8.8-10 | kw | ||
主轴马达输出扭力 | 36 | N-m | 外型尺寸 | 长×宽×高 | 2160×1380×1850 | mm | ||
X轴进给伺服马达功率(看产品选型) | 0.85~1.3~1.5 | kw | 重量 | 2900 | kg | |||
X轴进给伺服马达功率(看产品选型) | 0.85~1.3~1.5 | kw | 占地面积 | 3 | ㎡ | |||
X轴进给伺服马达扭力(看产品选型) | 4.4-6.0 | N-m | ||||||
X轴进给伺服马达扭力(看产品选型) | 4.4-6.0 | N-m | ||||||
移动范围 | X轴行程 | 850 | mm | |||||
Z轴行程 | 280 | mm | ||||||
X轴快移速度(看产品选型) | 20-25-30 | m/min | ||||||
Z轴快移速度(看产品选型) | 20-25-30 | m/min | ||||||
机床随机配件表 | ||||||||
项目序号 | 项目名称 | 参数与规格 | 单位 | 项目 | 项目名称 | 参数与规格 | 单位 | |
1、 | 嗦咀 | 个 | 1 | |||||
2、 | 夹头 | 个 | 1 | |||||
3、 | 拉杆 | 条 | 1 | |||||
4、 | 系统说明书 | 份 | 1 | |||||
5、 | 工具箱 | 套 | 1 | |||||
6、 | 方刀座 | 个 | 2 | |||||
7、 | 镗孔刀座 | 个 | 2 | |||||
8、 | 脚踏开关 | 个 | 1 |
二、 CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—高配置数控车床 材料表
三、CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—高配置数控车床 机床结构特点
■ 操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)
![]() ![]()
■ (选配)数控车床油浴送料机
|
