CNC卧式加工中心FMA5-Ⅴ（品牌：日本津上）
CNC卧式加工中心FMA5-Ⅴ（品牌：日本津上）
CNC卧式加工中心FMA5-Ⅴ（品牌：日本津上）

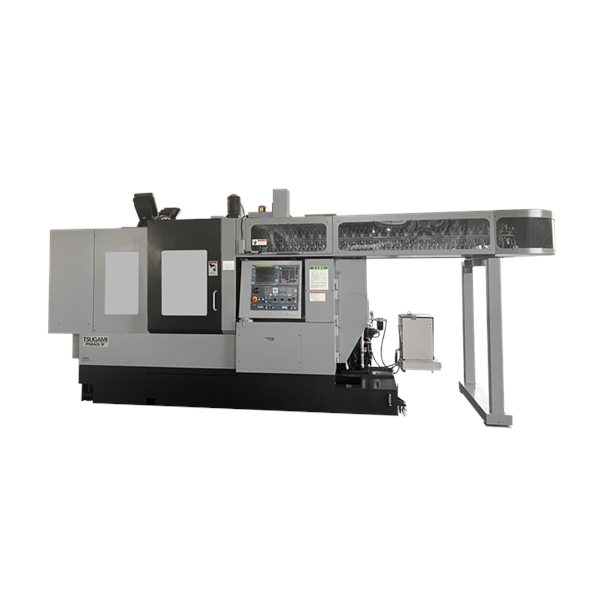

一、CNC卧式加工中心FMA5-Ⅴ（品牌：日本津上） 机床结构主图与结构图
二、CNC卧式加工中心FMA5-Ⅴ（品牌：日本津上）特征
特征
搭载独创的基本构造和垂直工作盘库

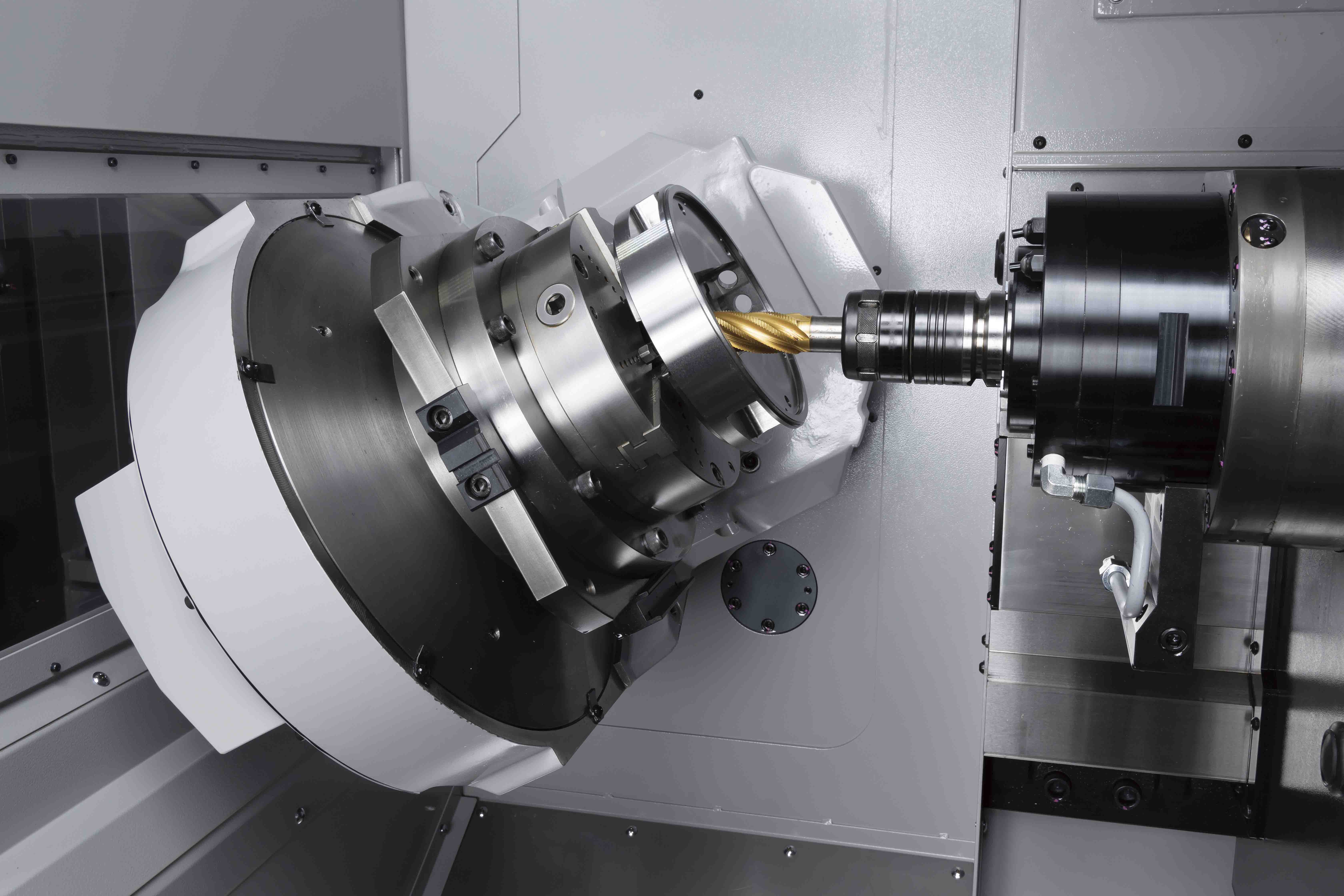

实现5面加工的工程集约
・ 力量传达距离短的高刚性构造
・ 采用了铁屑直接掉落到废料网的构造，减少热変位，实现稳定加工
・ 采用垂直工作盘库，实现机器本体紧凑型，提高单位面积生产性 停止各轴伺服电机、泵（冷却液、润滑）、放大器、照明灯、NC画面等，确保加工精度的同时，削减待机电力
三、CNC卧式加工中心FMA5-Ⅴ（品牌：日本津上）参数表
Feature
| 机床参数 | FMA5-Ⅴ 10P | FMA5-Ⅴ 20P |
| 主轴锥度 | 7/24 锥度 No.40 | |
| 主轴回转速度 | Max.10,000min-1（常用回转速度：8,000min-1） | |
| 主轴电机功率 | 22/37kW | |
| 工作盘尺寸 | 300×300mm | |
| 工作盘上装载最大重量 | 80kg | |
| 工作盘分度角度（A/B轴） | 1°（定位） | |
| 行程（X×Z×Y） | 560×500×350mm | |
| 快移速度 | 20m/min（X,Y） 24m/min（Z） | |
| 刀柄形状 | BIG PLUS BBT40 | |
| 刀具拉钉螺栓 | MAS403-1982 P40T-2 | |
| 刀库容量 | 62支 | |
| 长×宽×高 | 4,149×2,998×2,740mm | 4,149×4,077×2,740mm |
| 机器重量 | 10,800kg | 12,800kg |
对技术规格的特殊需求，请向各营业所或正规经销商咨询。
