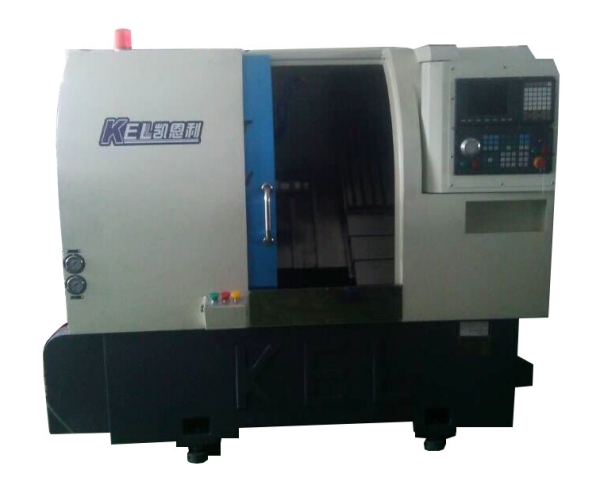

CK6146A ∠45 斜床身排刀式数控车床（X轴行程700mm、Z轴行程180mm）—排刀机 标准配置
一、CK6146A ∠45 斜床身排刀式数控车床（X轴行程700mm、Z轴行180mm）数控车床 参数表
|
CK6146A 排刀机(∠45斜床身排刀机/X轴行程700mm、Z轴行程180mm）基本技术参数表 |
||||||||
|
项目 |
项目名称 |
参数与规格 |
单位 |
|
项目 |
项目名称 |
参数与规格 |
单位 |
|
主 轴 |
主轴鼻端（筒夹座） |
A2 — 5 ASA |
|
机械精度 |
X轴设定单位 |
0.001 |
mm |
|
|
主轴中心高度到地面 |
1075 |
mm |
Z轴设定单位 |
0.001 |
mm |
|||
|
主轴中心高度到前面距离 |
450 |
mm |
X轴重复定位精度 |
0.003 |
mm |
|||
|
主轴中心高度 |
100 |
mm |
Z轴重复定位精度 |
0.003 |
mm |
|||
|
单元主轴外径 |
φ170 |
mm |
|
|
|
|||
|
主轴通孔直径 |
φ56 |
mm |
表面粗糙度 |
0.4～1.6 |
々 |
|||
|
主轴拉杆直径(可过棒料) |
φ46 |
mm |
内存程序容量 |
|
KB |
|||
|
加工范围 |
床身上回转直径（旋径） |
Φ350 |
mm |
圆度 |
≤0.003 |
mm |
||
|
刀架上床身上回转直径（旋径） |
Φ170 |
mm |
锥度 |
≤0.005/100 |
mm |
|||
|
加工零件直径(盘类/轴类) |
Φ310/Φ100 |
mm |
刀具 |
标准方刀尺寸 |
20X20 |
mm |
||
|
加工长度 |
170 |
㎜ |
镗刀杆直径 |
￠20 |
mm |
|||
|
棒料通孔直径 |
Φ45 |
mm |
可装刀座数量 |
8 |
PCS |
|||
|
自动送料直径 |
￠40×2500 |
mm |
刀座中心高度 |
86 |
mm |
|||
|
床身 |
床身倾角 |
|
45° |
液压尾座 |
液压尾座 |
|
无 |
|
|
床身机座 |
铸件床身 |
PCS |
液压站 |
工位/功率（看产品选型） |
|
位/KW |
||
|
（电机）电控系统 |
主轴马达功率 |
4.4 /5.5 (可选配) |
kw |
容 量 |
水箱容量 |
95 |
L |
|
|
变频器 |
5.5 |
kw |
液压油容量 |
60 |
L |
|||
|
主轴转速 |
45-4500 |
rpm |
润滑油容量 |
2 |
L |
|||
|
主轴转数级数 |
无级 |
级 |
总功率 |
总功率 |
8.8-10 |
kw |
||
|
主轴马达输出扭力 |
36 |
N－m |
外型尺寸 |
长×宽×高 |
2160×1380×1850 |
mm |
||
|
X轴进给伺服马达功率（看产品选型） |
0.85~1.3~1.5 |
kw |
重量 |
2850-2900 |
kg |
|||
|
X轴进给伺服马达功率（看产品选型） |
0.85~1.3~1.5 |
kw |
占地面积 |
3 |
㎡ |
|||
|
X轴进给伺服马达扭力（看产品选型） |
4.4-6.0 |
N-m |
|
|
|
|
||
|
X轴进给伺服马达扭力（看产品选型） |
4.4-6.0 |
N-m |
|
|
|
|
||
|
移动范围 |
X轴行程 |
700 |
mm |
|
|
|
|
|
|
Z轴行程 |
180 |
mm |
|
|
|
|
||
|
X轴快移速度（看产品选型） |
20-25-30 |
m/min |
|
|
|
|||
|
Z轴快移速度（看产品选型） |
20-25-30 |
m/min |
|
|
|
|||
|
机床随机配件表 |
||||||||
|
项目序号 |
项目名称 |
参数与规格 |
单位 |
|
项目 |
项目名称 |
参数与规格 |
单位 |
|
1、 |
嗦咀 |
个 |
1 |
|
|
|
|
|
|
2、 |
夹头 |
个 |
1 |
|
|
|
|
|
|
3、 |
拉杆 |
条 |
1 |
|
|
|
|
|
|
4、 |
系统说明书 |
份 |
1 |
|
|
|
|
|
|
5、 |
工具箱 |
套 |
1 |
|
|
|
|
|
|
6、 |
方刀座 |
个 |
2 |
|
|
|
|
|
|
7、 |
镗孔刀座 |
个 |
2 |
|
|
|
|
|
|
8、 |
脚踏开关 |
个 |
1 |
|
|
|
|
|
二、 CK6146A ∠45 斜床身排刀式数控车床（X轴行程700mm、Z轴行180mm）数控车床 材料表
CK6146∠45斜床身标准配置表（排刀机）
机械部分
序号
名 称
型 号
材 质
产 地
数量
备 注
1
床身
HT250
铸件
1台
2
底座
HT250
铸件
1套
3
大拖板
HT250
铸件
1块
4
小拖板
HT250
铸件
1块
5
主轴箱
HT250
铸件
1只
6
主轴
PC170套筒式（采用NSKP4轴承）
广 州
1条
可选项
7
主轴转速
5000转/分
8
主轴通孔
φ46
9
丝杆
R32-10K3-558-736
台湾上银
1条
丝杆
R32-10K3-558-736
台湾上银
1条
10
丝杆轴承
25TAC62
洛 研
6只
11
线轨
HGH30CA760（Z轴最大行程：230mm)
台湾上银
2条
线轨
HGH25CA700(X轴最大行程：700mm)
台湾上银
2条
12
回转缸
广州
1台
13
防护罩
1套
14
机架
铸鉄加 3500元
1套
15
大罩
1套
电器部分
序号
名 称
型 号
材 质
产 地
数量
备 注
1
系统
新代6T-A
台 湾
1台
可选项
2
驱动器
迈信
武汉
2台
可选项
3
伺服电机
迈信
武汉
2台
可选项
4
变频器
奥地特
深圳
1台
可选项
5
主轴电机
德驱驰4KW-4极
上 海
1台
可选项
6
液压泵电机
群力0.75KW
台 资
1台
7
电动润滑泵
BE2232
中日合资
1台
8
液压变量泵
益圣VP-20
台湾原装进口
1台
9
脚踏开关
1个
附加配件
序号
名 称
型 号
材 质
产 地
数量
备 注
1
单刀架（长）
1个
2
单刀架（短）
1个
3
双刀架（短）
1个
4
双刀架（长）
1个
5
钻孔刀架（中心钻）
2个
6
钻夹头（延长杆）
1套
7
缩套(轴头）
1个
8
嗦咀
1个
9
拉杆
1条
10
系统说明书
1本
11
工具箱
附带:六角匙9条.呆板：8-19：5把
1个
三、CK6146A ∠45 斜床身排刀式数控车床（X轴行程700mm、Z轴行180mm）数控车床 机床结构特点
■ 高精度、高刚性、重负荷主轴。
主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。
高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。
两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。
■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。
■ 采用台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。
■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。
■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。
■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。
■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境。
■ 操作系统：主要采用新代系统、宝元系统 为主（高端机种采用：三菱系统、法那科、西门子）
■ （选配）数控车床油浴送料机
机床结构特点 Construction and feature of machine tool
■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。
■ 刚性好，操作、排屑方便。
