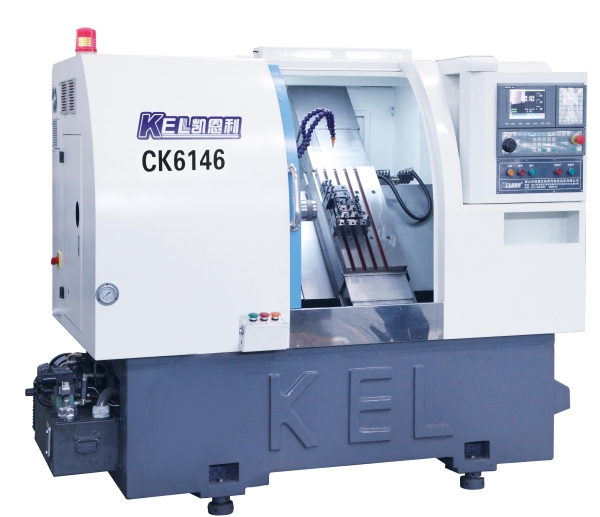

CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—标准配置 数控车床
一、 CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—标准配置数控车床 参数表
CKX6146C排刀机(∠45斜床身排刀机/X轴行程850mm、Z轴行程280mm)基本技术参数表
项目
项目名称
参数与规格
单位
项目
项目名称
参数与规格
单位
主 轴
主轴鼻端(筒夹座)
A2 — 5 ASA
液压尾座
液压尾座
无
主轴中心高度到地面
1075
mm
液压站
工位/功率(看产品选型)
位/KW
主轴中心高度到前面距离
450
mm
机械精度
X轴最小设定单位
0.001
mm
主轴中心高度
50
mm
Z轴最小设定单位
0.001
mm
单元主轴外径
φ170
mm
X轴/Z轴重复定位精度
0.003
mm
主轴通孔直径
φ56
mm
X轴/Z轴定位精度
0.003
mm
主轴拉杆直径(可过棒料)
φ46
mm
表面粗糙度
0.4~1.6
々
加工范围
床身上最大回转直径(最大旋径)
Φ350
mm
内存程序容量
KB
刀架上床身上最大回转直径(最大旋径)
Φ170
mm
圆度
≤0.003
mm
最大加工零件直径(盘类/轴类)
Φ310/Φ100
mm
锥度
≤0.005/100
mm
最大加工长度
230
㎜
刀具
标准方刀尺寸(外圆方刀尺寸)
20X20
mm
最大棒料通孔直径
Φ45
mm
最大镗刀杆直径(内孔镗刀尺寸)
¢20
mm
自动送料最大直径
¢43×2500
mm
可装刀座数量
7把排刀
PCS
床身
床身倾角(床身结构)
45°
刀座中心高度
86
mm
床身机座
一体/分体铸件
可选
刀座中心高度
86
mm
(电机)电控系统
主轴马达功率
4.4 /5.5 (可选配)
kw
容 量
水箱容量
95
L
变频器
5.5
kw
液压油容量
60
L
主轴最高转速
45-4000(设计时:理论6000-8000)
rpm
润滑油容量
2
L
主轴转数级数
无级
级
总功率
总功率(总装机空量约)
8.8-10
kw
主轴马达输出扭力
36
N-m
外型尺寸
长×宽×高
2160×1380×1850
mm
X轴进给伺服马达功率(看产品选型)
0.85~1.3~1.5
kw
重量
2900
kg
X轴进给伺服马达功率(看产品选型)
0.85~1.3~1.5
kw
占地面积
3
㎡
X轴进给伺服马达扭力(看产品选型)
4.4-6.0
N-m
X轴进给伺服马达扭力(看产品选型)
4.4-6.0
N-m
移动范围
X轴行程
850
mm
Z轴行程
280
mm
X轴快移速度(看产品选型)
20-25-30
m/min
Z轴快移速度(看产品选型)
20-25-30
m/min
机床随机配件表
项目序号
项目名称
参数与规格
单位
项目
项目名称
参数与规格
单位
1、
嗦咀
个
1
2、
夹头
个
1
3、
拉杆
条
1
4、
系统说明书
份
1
5、
工具箱
套
1
6、
方刀座
个
2
7、
镗孔刀座
个
2
8、
脚踏开关
个
1
二、 CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—标准配置数控车床 材料表
CK6146∠45斜床身标准配置表(排刀机)
机械部分
序号
名 称
型 号
材 质
产 地
数量
备 注
1
床身
HT250
铸件
1台
2
底座
HT250
铸件
1套
3
大拖板
HT250
铸件
1块
4
小拖板
HT250
铸件
1块
5
主轴箱
HT250
铸件
1只
6
主轴品姜
A2-5(台湾TPIP4轴承)
台湾
优先推荐
***
主轴罗昱
PC170套筒式
增加¥5000元
7
主轴转速
5000转/分
8
主轴通孔
φ56-拉杆通孔φ46
9
丝杆
R32-12T3-673-855
台湾上银
1条
丝杆
R32-12T3-525-710
台湾上银
1条
10
丝杆轴承
25TAC62
德囯FAG
11
线轨
MSA30S-R800(X轴最大行程:850mm)
台湾上银
2条
线轨
MSA30CA2R800(Z轴最大行程:280mm)
台湾上银
2条
12
回转缸
众义
中日合资
1台
优先推荐
13
防护罩
1套
14
机架
钢板焊接
1套
15
大罩
1套
电器部分
序号
名 称
型 号
材 质
产 地
数量
备 注
1
系统
宝元508A
台 湾
1台
可选项
2
驱动器
迈信1.5KW
武汉
2台
可选项
3
伺服电机
迈信1.5KW
武汉
2台
可选项
4
变频器
奥地特5.5KW
深圳
1台
可选项
5
主轴电机
美事科5.5KW-4极
上 海
1台
可选项
6
液压泵电机
群力0.75KW
台 资
1台
7
电动润滑泵
HL2202-210XB
中日合资
1台
8
液压变量泵
弋力VP-20(花键)
台湾原装进口
1台
9
脚踏开关
1个
附加配件
序号
名 称
型 号
材 质
产 地
数量
备 注
1
单刀架(长)
1个
2
单刀架(短)
1个
3
双刀架(短)
1个
4
双刀架(长)
1个
5
钻孔刀架(中心钻)
1个
6
钻夹头(延长杆)
1套
7
缩套(轴头)
1个
8
嗦咀
1个
9
拉杆
1条
10
系统说明书
1本
11
工具箱
附带:六角匙9条.呆板:8-19:5把
1个
三、CKX6146C∠45斜床身排刀机(X轴行程850mm、Z轴行程280mm)排刀机—高配置数控车床 机床结构特点
机床结构特点 Construction and feature of machine tool | |||
■ 适用于重负荷和连续切削,可保持长久的高精度和优质的表面精糙度。 | |||
■ 高精度、高刚性、重负荷主轴。
|
|||
主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承,经工程计算分析取得较佳化的跨距配置,配合独特的迷宫式防水设计和散热片式主轴箱设计,可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性,能确保更大轴向刚性,径向刚性及加工精度。采用专用主轴电机及进口变频器,实现大范围自动无级调速,整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。
|
|||
■ 刚性好,操作、排屑方便。 | |||
高强度,床身倾斜45°,采用优质铸铁树脂砂造型,并经二次退火处理,保证铸件稳定性,紧密型筋骨板结构,刚性好、抗震性强。大拖板和刀架斜置,使得机床的操作和排屑都很方便,并且占地面积小,有很好的宜人性。
|
|||
■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨,C3精密滚珠丝杆,专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉,刚性更高。
|
|||
两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联,受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨,轨道与轨道之间经计算取最佳化的跨距,低阻力、高刚性、高精度,位移速度可达18-30m/min,提高工作效率,缩短加工时间。 |
|||
■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置,噪间小、油温低。
|
|||
■ 采用台湾六鑫八工位液压旋转刀塔,定位精度高、故障率低、换刀快,就近换刀。
|
|||
■ 采用优美的全封闭防护罩,防水性能好。活动门开启轻松自如。
|
|||
■ 控制系统及主轴电机采用伺服主轴,加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位,钻、攻、铣功能。
|
|||
■ 机床照明灯采用防爆型,长寿命,高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。
|
|||
■ 底座可选用整体铸件底座,强度高,抗震性好,更适合北方温差大的环境。
|
■ 操作系统:主要采用新代系统、宝元系统 为主(高端机种采用:三菱系统、法那科、西门子)
■ (选配)数控车床油浴送料机
