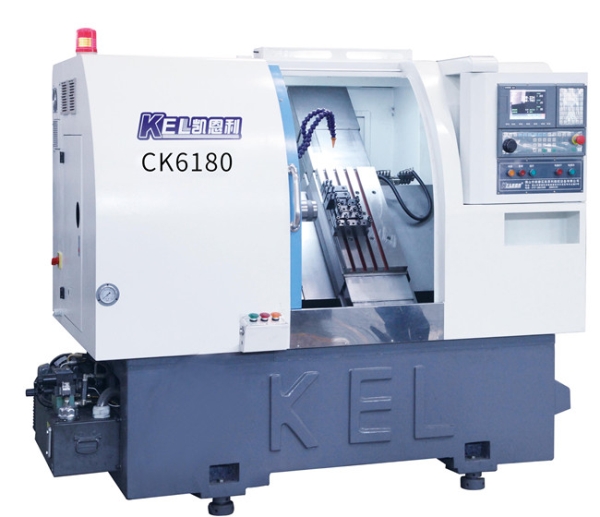

产品型号： CKX6180C(标准排刀机）∠45斜床身高配置（排刀机）
一、 CKX6180C(标准排刀机）∠45斜床身高配置（排刀机）（X轴行程850mm、Z轴行程280mm）基本技术参数表
| CKX6180C(标准排刀机）∠45斜床身高配置表 | |||
| 一、 | 主要技术参数 | ||
| 序号 | 项目名称 | 单位 | 项目参数表 |
| ※※ | 移动范围 | ||
| 1、 | 最大行程（X/Z/Y） | ㎜ | 850/280/180 |
| 2、 | 最小设定单位（X/Z/Y） | ㎜ | 0.001 |
| 3、 | 速度移动（X/Z/Y） | m/min | 22/22/15（30/30/15可选） |
| ※※ | 加工范围 | ||
| ４、 | 床身上最大回转直径 | ㎜ | Φ350 |
| ５、 | 最大加工直径 盘件/轴件 | ㎜ | Φ310/φ100 |
| ６、 | 最大加工外圆长度 | ㎜ | 230 |
| ７、 | 最大棒料直径 | ㎜ | Φ80 |
| ※※ | 主轴 | ||
| ８、 | 主轴端部形式 | A2-5 | |
| ９、 | 主轴转数级数 | 级 | 无 |
| １０、 | 主轴中心高 | mm | 50 |
| １１、 | 主轴转数范围 | r.p.m | 45-4000（设计时：理论6000-8000） |
| １２、 | 主轴通孔直径 | ㎜ | Φ90 |
| ※※ | 电机 | ||
| 1３、 | 主电机功率 | kw | 7.5(可选） |
| 14、 | 进给电机 | kw | 1.3/1.5(可选） |
| ※※ | 刀具 | ||
| 15、 | 外圆方刀尺寸 | ㎜ | 20×20 |
| 16、 | 内孔镗刀尺寸 | ㎜ | φ20 |
| 17、 | 换刀方式 | 随意换刀 | |
| 18、 | 换刀时间 | S | 0.2 |
| 19、 | 换刀定位精度 | 0.003 | |
| 20、 | 刀架最大装刀量 | 把 | 7把排刀 |
| ※※ | 其它 | ||
| 25、 | 重复定位精度（X/Z/Y）恒温下 | ㎜ | 0.003/0.003/0.01 |
| 26、 | 定位精度 | mm | 0.005 |
| 27、 | 床身结构 | 45度 | |
| 28、 | 总装机空量约 | kw | 10 |
| 29、 | 机床净重 | Kg | 2900 |
| 30、 | 外形尺寸（长×宽×高） | ㎜ | 2160×1380×1850 |
| 二、 | 主要材料清单 | ||
| 1、 | 主轴电机 | 中国3.7KW/5.5KW/7.5KW(日本安川4.4KW)伺服电机 | |
| 2、 | 主轴轴承 | 日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配） | |
| 3、 | 数控系统 | 北京KND、台湾宝元、新代(注:可选日本三菱或发那科) | |
| 4、 | 伺服系统（驱动器+电机） | 日本安川1.3KW/迈信1.5KW | |
| 5、 | X、Z、Y轴滚珠丝杆 | 台湾银泰或上银P3级重负荷滚珠丝杆（φ32） | |
| 6、 | X、Z、Y轴直线导轨 | 台湾银泰或上银P级重负荷直线导轨 | |
| 7、 | X、Z、Y轴轴承 | 日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配） | |
| 8、 | 刀架形式 | 7把排刀 | |
| 9、 | 液压回转油缸 | 台湾回转油缸 | |
| 10、 | 液压站 | 台湾变量油泵、液压电机、液压电磁阀+风冷系统 | |
| 11、 | 电脑润滑系统 | 河谷 | |
二、 CKX6180C(标准排刀机）∠45斜床身高配置 材料清单
（特别说明1：因为客户加工零配件的要求各不相同，故以签约时的合同为准，请阅读者理解和支持........
特别说明2：以下材料清单，是凯恩利机械公开推荐发布的材料清单，仅供参考作用，最终选定以签约时的合同为准.)
| CK6180∠45斜床身标准配置表（排刀机） 材料清单 | ||||||
|
机械部分 |
||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 床身 | HT250 | 铸件 | 1台 | 机床外壳要新设计，新做 | |
| 2 | 底座 | HT250 | 铸件 | 1套 | ||
| 3 | 大拖板 | HT250 | 铸件 | 1块 | ||
| 4 | 小拖板 | HT250 | 铸件 | 1块 | ||
| 5 | 主轴箱 | HT250 | 铸件 | 1只 | ||
| 6 | 主轴 | A2-5(台湾TPIP4轴承) | 国内 | 优质精密 | ||
| 7 | 主轴转速 | 5000转/分 | ||||
| 8 | 主轴通孔 | φ90-拉杆通孔φ80）（可以过φ80棒料） | 主轴箱、中心高加高 | |||
| 9 | 丝杆 | R32-12T3-673-855 | 台湾上银 | 1条 | ||
| 丝杆 | R32-12T3-525-710 | 台湾上银 | 1条 | |||
| 10 | 丝杆轴承 | 25TAC62 | 德囯FAG | |||
| 11 | 线轨 | MSA30S-R800（X轴最大行程：850mm) | 台湾上银 | 2条 | ||
| 线轨 | MSA30CA2R800(Z轴最大行程：280mm) | 台湾上银 | 2条 | |||
| 12 | 回转缸 | 众义 | 中日合资 | 1台 | 优先推荐 | |
| 13 | 防护罩 | 1套 | ||||
| 14 | 机架 | 钢板焊接 | 1套 | |||
| 15 | 大罩 | 1套 | ||||
| 电器部分 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 系统 | 宝元508A | 台 湾 | 1台 | 可选项 | |
| 2 | 驱动器 | 迈信1.5KW | 武汉 | 2台 | 可选项 | |
| 3 | 伺服电机 | 迈信1.5KW | 武汉 | 2台 | 可选项 | |
| 4 | 变频器 | 奥地特5.5KW | 深圳 | 1台 | 可选项 | |
| 5 | 主轴电机 | 美事科7.5KW-4极 | 上 海 | 1台 | 可选项 | |
| 6 | 液压泵电机 | 群力0.75KW | 台 资 | 1台 | ||
| 7 | 电动润滑泵 | HL2202-210XB | 中日合资 | 1台 | ||
| 8 | 液压变量泵 | 弋力VP-20（花键） | 台湾原装进口 | 1台 | ||
| 9 | 脚踏开关 | 1个 | ||||
| 附加配件 | ||||||
| 序号 | 名 称 | 型 号 | 材 质 | 产 地 | 数量 | 备 注 |
| 1 | 单刀架（长） | 1个 | ||||
| 2 | 单刀架（短） | 1个 | ||||
| 3 | 双刀架（短） | 1个 | ||||
| 4 | 双刀架（长） | 1个 | ||||
| 5 | 钻孔刀架（中心钻） | 1个 | ||||
| 6 | 钻夹头（延长杆） | 1套 | ||||
| 7 | 缩套(轴头） | 1个 | ||||
| 8 | 嗦咀 | 1个 | ||||
| 9 | 拉杆 | 1条 | ||||
| 10 | 系统说明书 | 1本 | ||||
| 11 | 工具箱 | 附带:六角匙9条.呆板：8-19：5把 | 1个 | |||
三、CK6165C∠45斜床身（排刀机）数控车床 结构特点
| 机床结构特点 Construction and feature of machine tool | |||
| ■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。 | |||
| ■ 高精度、高刚性、重负荷主轴。 | |||
| 主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。 | |||
| ■ 刚性好，操作、排屑方便。 | |||
| 高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。 | |||
| ■ 高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。丝杆两端按加工中心两头预拉，刚性更高。 | |||
| 两轴传动由伺服电机与精密滚珠丝杆通过弹性联轴器直联，受力情况好、定位精度高。配备电脑自动润滑系统对直线导轨及滚珠丝杆强制润滑。X轴及Z轴采用高刚性线性滑轨，轨道与轨道之间经计算取最佳化的跨距，低阻力、高刚性、高精度，位移速度可达18-30m/min，提高工作效率，缩短加工时间。 | |||
| ■ 液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置，噪间小、油温低。 | |||
| ■ 采用台湾六鑫八工位液压旋转刀塔，定位精度高、故障率低、换刀快，就近换刀。 | |||
| ■ 采用优美的全封闭防护罩，防水性能好。活动门开启轻松自如。 | |||
| ■ 控制系统及主轴电机采用伺服主轴，加装两轴径向或轴向伺服动力头。可实现主轴360度任意分度定位，钻、攻、铣功能。 | |||
| ■ 机床照明灯采用防爆型，长寿命，高亮度的LED节能灯。冷却泵采用台湾进口的大排量冷却泵。 | |||
| ■ 底座可选用整体铸件底座，强度高，抗震性好，更适合北方温差大的环境。 |
