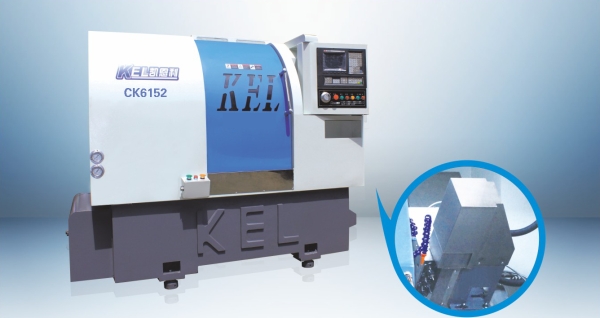

一、CKX6152C—Y∠45斜床身 (排刀型带2个端铣3个铡铣动力头）车铣复合数控车床—高配置参数表

CKX6152C—Y(排刀带Y轴车铣复合机）∠45斜床身高配置表
一、	主要技术参数
序号	项目名称	单位	项目参数表
※※	移动范围
1、	最大行程（X/Z/Y）	㎜	850/280/180
2、	最小设定单位（X/Z/Y）	㎜	0.001
3、	速度移动（X/Z/Y）	m/min	22/22/15（30/30/15可选）
※※	加工范围
４、	床身上最大回转直径	㎜	Φ400
５、	最大加工直径盘件/轴件	㎜	Φ350/φ100
６、	最大加工外圆长度	㎜	230
７、	最大棒料直径	㎜	Φ51
※※	主轴
８、	主轴端部形式		A2-6
９、	主轴转数级数	级	无
１０、	主轴中心高	mm	50
１１、	主轴转数范围	r.p.m	45-4000（设计时：理论6000-8000）
１２、	主轴通孔直径	㎜	Φ66
※※	电机
1３、	主电机功率	kw	4.4/5.5(可选）
14、	进给电机	kw	1.3/1.5(可选）
※※	刀具
15、	外圆方刀尺寸	㎜	20×20
16、	内孔镗刀尺寸	㎜	φ20
17、	换刀方式		随意换刀
18、	换刀时间	S	0.2
19、	换刀定位精度		0.003
20、	刀架最大装刀量	把	4把排刀+Y轴五轴动力头
※※	动力头
21、	动力头电机	kw	0.75
22、	动力头转速		3000
23、	动力头最大夹持	㎜	ER20/φ13
24、	动力头最大攻牙	M	M8
※※	其它
25、	重复定位精度（X/Z/Y）恒温下	㎜	0.003/0.003/0.01
26、	定位精度	mm	0.005
27、	床身结构		45度
28、	总装机空量约	kw	11
29、	机床净重	Kg	2950
30、	外形尺寸（长×宽×高）	㎜	2160×1380×1850

二、CKX6152C—Y∠45斜床身 (排刀型带2个端铣3个铡铣动力头）车铣复合数控车床—高配置

主要材料清单

1、	主轴电机	中国5.5KW(日本安川4.4KW)伺服电机
2、	主轴轴承	日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配）
3、	数控系统	北京KND、台湾宝元、新代(注:可选日本三菱或发那科)
4、	伺服系统（驱动器+电机）	日本安川1.3KW/迈信1.5KW
5、	X、Z轴滚珠丝杆	台湾银泰或上银P3级重负荷滚珠丝杆（φ32）
6、	X、Z轴直线导轨	台湾银泰或上银P级重负荷直线导轨
7、	X、Z轴轴承	日本原装NSK或德国FAG精密级轴承—(根据产品加工要求，可选配）
8、	刀架形式	4把排刀+Y轴五轴动力头
9、	液压回转油缸	台湾回转油缸
10、	液压站	台湾变量油泵、液压电机、液压电磁阀+风冷系统
11、	电脑润滑系统	河谷

三、CKX6152C—Y∠45斜床身 (排刀型带2个端铣3个铡铣动力头）车铣复合数控车床—高配置机床结构特点

机床结构特点 Construction and feature of machine tool

■ 适用于重负荷和连续切削，可保持长久的高精度和优质的表面精糙度。

■ 高精度、高刚性、重负荷主轴。

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承，经工程计算分析取得较佳化的跨距配置，配合独特的迷宫式防水设计和散热片式主轴箱设计，可达到更佳的防水防尘效果。引用高科技润滑技术及高刚性套筒结构展现较佳稳定性，能确保更大轴向刚性，径向刚性及加工精度。采用专用主轴电机及进口变频器，实现大范围自动无级调速，整支主轴由台湾普森专业主轴厂家生产。主轴轴承为前三后二排列,更能承受较强冲击。主轴设计转速可达8000rpm/min。

■ 刚性好，操作、排屑方便。

高强度，床身倾斜45°，采用优质铸铁树脂砂造型，并经二次退火处理，保证铸件稳定性，紧密型筋骨板结构，刚性好、抗震性强。大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。

大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。
