高效率大型加工机 MVR-Dx系列（型号： MVR28/34Dx MVR38/44Dx MVR33/39Dx MVR43/49Dx）
高效率大型加工机 MVR-Dx系列（型号： MVR28/34Dx MVR38/44Dx MVR33/39Dx MVR43/49Dx）
高效率大型加工机 MVR-Dx系列（型号： MVR28/34Dx MVR38/44Dx MVR33/39Dx MVR43/49Dx）
一、产品型号 1： MVR28/34Dx
| 立柱门内宽的距离（mm） | 2,800 | |
| 工件安装面至主轴端面的距离（mm） | std. 2,050 | opt. 2,550・3,050・3,550・4,050 |
产品型号 2： MVR33/39Dx
| 立柱门内宽的距离（mm） | 3,300 | |
| 工件安装面至主轴端面的距离（mm） | std. 2,050 | opt. 2,550・3,050・3,550・4,050 |
产品型号 3：MVR38/44Dx
| 立柱门内宽的距离（mm） | 3,800 | |
| 工件安装面至主轴端面的距离（mm） | std. 3,050 | opt. 2,050・2,550・3,550・4,050 |
产品型号 4：MVR43/49Dx
| 立柱门内宽的距离（mm） | 4,300 | |
| 工件安装面至主轴端面的距离（mm） | std. 3,050 | opt. 3,550・4,050 |
二、产品 特点
切削深度大、切削效率高
-
主轴旋转为最高等级4,000min-1
主轴转速4,000min-1 最高转矩2,793N-m（285kgfmin-1）
最高输出功率达45kW的大功率机床
主轴电动机和减速齿轮箱配置在滑枕上方
利用二级变速螺旋齿轮驱动主轴
横导轨移动采用间隔0.001mm的NC指令
可定位于理想加工位置
配置400mm×400mm大型方滑枕
采用边长400mm的大型方滑枕，可实现强力切削。
采用双排圆柱滚子轴承，配备φ130mm的高功率主轴
轴承采用油雾润滑。另外，在轴承箱外部循环流动冷却油采用带自锁功能的刀具锁紧装置
标准配置#50锥孔&端面双面限制（BIG+）
在利用长形刀具的强力切削提高加工面的品质中发挥威力

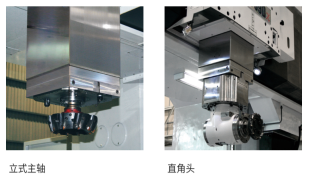

三、产品 图片
四、产品 规格
规格如下 ：
项目 / 型号 MVR28/34Dx MVR33/39Dx MVR38/44Dx MVR43/49Dx 工作台 作业面积 宽度（mm） 2,000 2,500 3,000 3,500 长度（mm） 4,000
（opt. 5,000、6,000、8,000）5,000
（opt. 6,000、8,000）承重（ton/m） 25/4.0
（opt. 30/5.0、36/6.0、48/8.0）35/5.0
（opt. 42/6.0、56/8.0）立柱门宽（mm） 2,850 3,550 3,850 4,350 主轴端面到工件安装面的距离（mm） 2,050
（opt. 2,550、3,050）
（opt. 3,550、4,050）3,050
（opt. 2,050、2,550）
（opt. 3,550、4,050）3,050
（opt. 3,550、4,050）
-主轴头 滑枕尺寸（mm） φ400 主轴转速（min-1） 7～4,000 主轴电机输出功率（连续/30分钟）（kW） 37/45（opt. 45/55） ATC刀具数量（把） 60
（opt. 80、100、120、160、200、240）机床重量（kg/作业面长度 mm） 107,000/4,000 110,000/4,000 118,000/5,000 121,000/5,000
