大型高精度加工机 MVR-Fx系列
以模具的零台阶、零形状误差、零手工打磨抛光为目标
为提高客户生产效率的MVR-Fx系列
| MVR30Fx | MVR35Fx | |||||
| 立柱门内宽的距离（mm） | 2550 | 立柱门内宽的距离（mm） | 3050 | |||
| 工件安装面至主轴端面的距离（mm） | std. 1,650 | opt. 2,000 | 工件安装面至主轴端面的距离（mm） | std. 1,650 | opt. 2,000 | |
特点

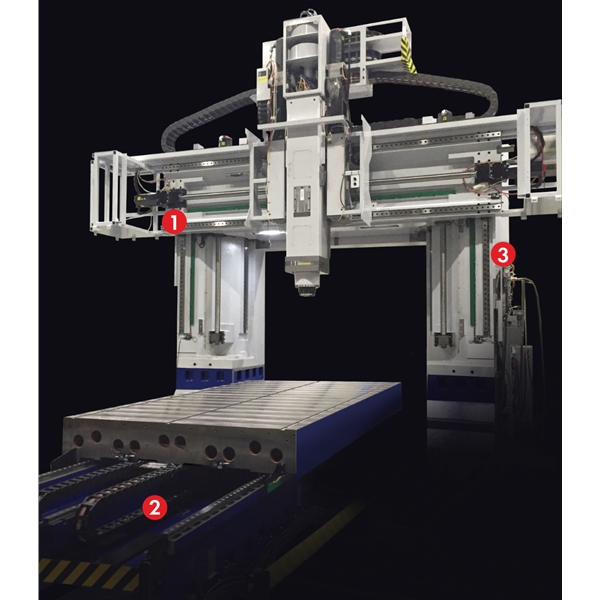

| 一、 | 消除热量、振动、偏移的机床构造 | ||||||
| (1)高刚性大型横梁 | |||||||
| 为了消除由滑鞍移动造成的变形，增大横梁的截面面积，提高刚性。 | |||||||
| (1)去掉悬垂物探头的高刚性龙门结构 | |||||||
| 去掉悬垂物探头，不会放大加工时的轻微振动。 | |||||||
| (2)3排导轨结构 | |||||||
| 在设置工件时，还在中央配置导轨以便不产生工作台塌腰。 | |||||||
| (3)X轴双滚珠丝杠 | |||||||
| 通过两根滚珠丝杠使移动重量工件的X轴具有刚性，并且还可抑制工作台宽度方向的摇摆。 | |||||||
| 二、 | 构造 | ||||||
| (1)高刚性对称构造 | |||||||
| 采用左右对称构造，防止机床本体热变形。 | |||||||
| (2)热稳定器柱 | |||||||
| 采用不易受气温变化影响的热稳定器柱。 | |||||||
| (3)宽幅立柱 | |||||||
| 加减速时产生的力及切削反作用力也可通过宽幅支柱和4列导轨 | |||||||
| （配置在双立柱的正面、内侧面）坚固支撑。 | |||||||
| 三、 | 滚珠丝杠冷却 | ||||||
| 将发热源电机、支撑轴承、滚珠丝杠螺母冷却抑制热变形。 | |||||||
零间隙驱动系统
-
将伺服电机直接连结到滚珠丝杠的两端。防止因反冲 、滚珠丝杠扭转造成的运动精度变差，抑制加工路径摇晃。
零间隙驱动系统
-
将伺服电机直接连结到滚珠丝杠的两端。防止因反冲 、滚珠丝杠扭转造成的运动精度变差，抑制加工路径摇晃。
零间隙驱动系统
-
将伺服电机直接连结到滚珠丝杠的两端。防止因反冲 、滚珠丝杠扭转造成的运动精度变差，抑制加工路径摇晃。
使用多根刀具的平面加工实例
相对于基准面的最大误差
5μm
利用精密主轴与支撑精密主轴的稳定的机械结构，可以消除刀具刀刃
位置的偏移，并进一步减小形状误差。
规格 项目 / 型号 MVR30Fx MVR35Fx 工作台 作业面积 宽度（mm） 2000 2500 长度（mm） 3000 4000 （opt. 4,000、5,000） （opt. 5,000） 立柱门宽（mm） 20 25（opt. 30） 立柱门宽（mm） 2550 3050 主轴端面到工件安装面的距离（mm）） 1,650（opt. 2,000） 主轴头 滑枕尺寸（mm） φ420 主轴转速（min-1） 20000 主轴电机输出功率（连续/30分钟）（kW） 18.5/22 ATC刀具数量（把） 40（opt. 60、80、100） 机床重量（kg/作业面长度 mm） 55,400/3,000 64,300/4,000
