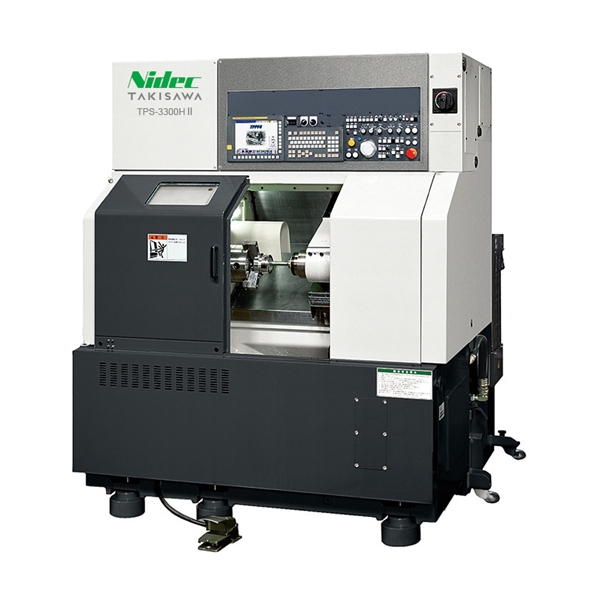

TPS系列 TPS-3300HⅡ 立式活塞加工机床
TPS系列 TPS-3300HⅡ 立式活塞加工机床
（型号：TPS-3300HⅡ活塞销孔椭圆形加工＋喇叭形加工）
TPS系列 活塞加工机（非圆形加工CNC车床）
一、 TPS系列 活塞加工机（非圆形加工CNC车床）
TPS系列 活塞加工机(非圆形加工CNC车床)
二、 TPS系列 床世界一流的活塞机（活塞车床）
世界一流的活塞机（活塞车床）具有各种可用于活塞加工的解决方案。
适用于多种活塞加工的新一代TPS系列 TPS是活塞加工机床的国际典范！
TPS系列最适合于汽车(汽油机、柴油机)的活塞、活塞环、销孔等非圆截面工件的高速切削加工。
TPS加工机用于世界一级方程式赛车顶尖队伍的引擎的活塞的加工及世界各活塞厂家的批量生产线上，
受到了世界各国客户的好评。
三、 TPS系列 活塞加工机（非圆形加工CNC车床） 特点：
适用于多种活塞加工的新一代TPS-Series
TPS系列最适合于活塞、活塞环、销孔等非圆截面工件的高速切削加工。
独自的自动编程软件∶TPPF4
“TPPF4”是TAKISAWA凝聚了多年积累的非圆截面工件(活塞)加工的经验和技术，独自开发出来的具有独特性能的编程软件。
四、 TPS系列 活塞加工机（非圆形加工CNC车床） 形号如下：
| 机型 | 最大加工直径 | 最大加工长度 | 目的 | |
|---|---|---|---|---|
| mm | mm | |||
 |
TPS-V1000 | 130 | 160 | 活塞 |
 |
TPS-3100HⅡ | 290 | 370 | 活塞 |
 |
TPS-3200HⅡ | 246 | 320 | 活塞环 |
 |
TPS-3300HⅡ | - | - | 活塞销孔 |
 |
TPS-3400HⅡ | 260 | 285 | 活塞 |
 |
TPS-3500HⅡ | 260 | 250 | 活塞 |
 |
TPS-4100HⅡ | 320 | 250 | 活塞 |
 |
TPS-5000HⅡ | 320 | 250 | 活塞 |
五、TPS系列 TPS-3300HⅡ 立式活塞加工机床 说明如下：
TPS-3300HⅡ
TPS-3300HⅡ活塞销孔椭圆形加工＋喇叭形加工
开创性地解决了销孔加工难题！
世界上最高速、最高精度的3D活塞销孔加工机械
配备有泷泽独家开发的活塞加工程序软件（TPPF3）可通过程序简便完成3D形状的加工。主轴与4万转刀具主轴可同步进行小孔的3D形状（钟形+椭圆的高速加工）。
最近，对于一些新型汽车的轻型发动机的活塞来说，与活塞和连杆连接的销孔被加工成非圆形的钟形，以承受由发动机产生的巨大冲击力。开发出的TPS-3300HII为解决这种加工难题提供了创新解决方案。这种复杂形状的加工精度要求高，因为它的形状类似于一个小号的钟形部分，包括曲线和椭圆。新型ID三维机床，将数控车床和超高速加工中心的优势结合在一起。它可以很容易地通过TAKIZAWA的原装螺旋刮削法解决这些难题。而且它加工完成的表面像镜面一样。
它是在已经获得国际专利的TPS系列产品的基础上，根据活塞外径三维加工技术所积累的经验研制成功。其独特的专用互动式软件和无比高精度的陶瓷机构，赢得了普通汽车甚至是一级方程式汽车的活塞加工工程师们的绝对信任。
本机开发的新的加工方法，将进一步推动活塞的节能设计，并为关注加工限制的设计师们提供了有关环境方面的自由思路。
主要机床规格
| 主轴转速 | min-1 | 左主轴：1000 / 旋转刀具：42000 |
| 刀架型式 | 刀具主轴 | |
| 主轴电机 | kW | 7 / 旋转刀具：15 |
| 电源电力 | kVA | 30.3 |
| 压缩空气入口压力 | MPa | 0.5 |
| 机床高度 | mm | 1970 |
| 占地面积 | mm | 1795×2640 |
| 机床重量 | kg | 2800 |
