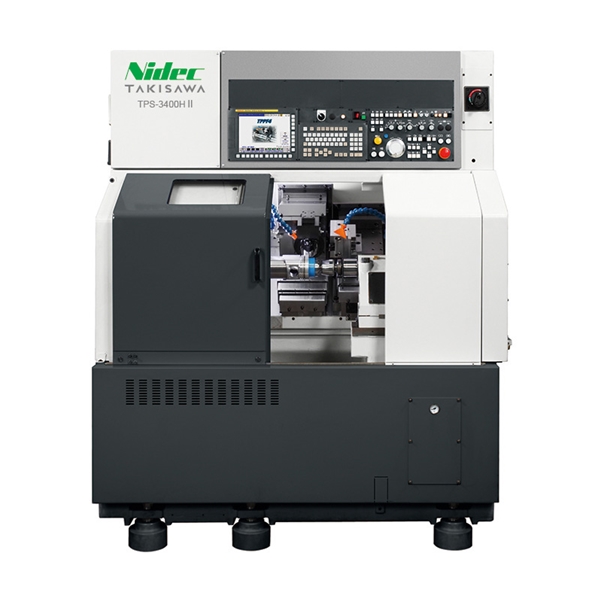

TPS系列 TPS-3400HⅡ 立式活塞加工机床
TPS系列 TPS-3400HⅡ 立式活塞加工机床
（型号：TPS-3400HⅡ活塞外径椭圆形加工＋槽加工）
TPS系列 活塞加工机（非圆形加工CNC车床）
一、 TPS系列 活塞加工机（非圆形加工CNC车床）
TPS系列 活塞加工机(非圆形加工CNC车床)
二、 TPS系列 床世界一流的活塞机（活塞车床）
世界一流的活塞机（活塞车床）具有各种可用于活塞加工的解决方案。
适用于多种活塞加工的新一代TPS系列 TPS是活塞加工机床的国际典范！
TPS系列最适合于汽车(汽油机、柴油机)的活塞、活塞环、销孔等非圆截面工件的高速切削加工。
TPS加工机用于世界一级方程式赛车顶尖队伍的引擎的活塞的加工及世界各活塞厂家的批量生产线上，
受到了世界各国客户的好评。
三、 TPS系列 活塞加工机（非圆形加工CNC车床） 特点：
适用于多种活塞加工的新一代TPS-Series
TPS系列最适合于活塞、活塞环、销孔等非圆截面工件的高速切削加工。
独自的自动编程软件∶TPPF4
“TPPF4”是TAKISAWA凝聚了多年积累的非圆截面工件(活塞)加工的经验和技术，独自开发出来的具有独特性能的编程软件。
四、 TPS系列 活塞加工机（非圆形加工CNC车床） 形号如下：
| 机型 | 最大加工直径 | 最大加工长度 | 目的 | |
|---|---|---|---|---|
| mm | mm | |||
 |
TPS-V1000 | 130 | 160 | 活塞 |
 |
TPS-3100HⅡ | 290 | 370 | 活塞 |
 |
TPS-3200HⅡ | 246 | 320 | 活塞环 |
 |
TPS-3300HⅡ | - | - | 活塞销孔 |
 |
TPS-3400HⅡ | 260 | 285 | 活塞 |
 |
TPS-3500HⅡ | 260 | 250 | 活塞 |
 |
TPS-4100HⅡ | 320 | 250 | 活塞 |
 |
TPS-5000HⅡ | 320 | 250 | 活塞 |
TPS-3400HⅡ
TPS-3400HⅡ 活塞外径椭圆形加工＋槽加工
缩短汽车发动机活塞外径椭圆
加工及活塞环沟槽加工的工时
缩短汽车发动机活塞外径椭圆加工及活塞环沟槽加工的工时
配备有泷泽独家开发的活塞加工专用的程序软件（TPPF3）。
装备有世界上最高速、最高加工精度的泷泽独家开发的非圆形加工组件。装备有活塞外径上活塞环沟槽加工用的车削刀架。
利用高速加工功能可进行C、Z、Y轴的全同步、非圆形断面的外径高速加工
主要机床规格 最大加工直径/最大加工长度 mm φ260 / 285 主轴转速 min-1 4000 刀架型式 非圆加工用 旋削用 主轴电机 kW 11 电源电力 kVA 22.2 压缩空气入口压力 MPa 0.5 机床高度 mm 1970 占地面积 mm 1600×2370 机床重量 kg 3000
