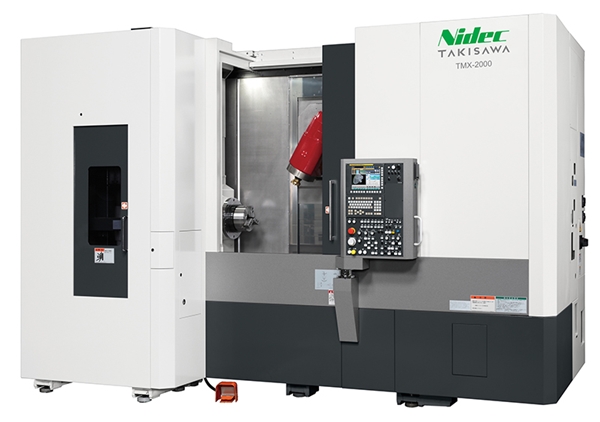

TMX-2000 --TMX系列 复合加工车床 (刀具主轴型：B轴&ATC)
TMX-2000 --TMX系列 复合加工车床 (刀具主轴型：B轴&ATC)
一、 TMX系列 (型号： TMX-2000 TMX-4000) 复合加工车床（刀具主轴型：B轴ATC) 总体描述
TMX系列复合加工车床 (刀具主轴型：B轴&ATC)
低价格、高附加值、高产量
高性能复合加工机
是既能实现工艺整合又具有高性价比的新一代多任务加工设备
用一台进行各工序集约化加工
通过强大的复合加工机床， 能够加工涵盖所有工件的加工领域
二、TMX-2000 详细说明如下：
确保了大的轴向行程的可操作性和安全性
扩展目标工件的范围！
可实现较大的轴向行程，X轴为640 mm，Y轴为230 mm，Z轴为690 mm。由于具有大行程，
通过C轴（主轴）固定，一次夹紧就可以完成高 度精确的机械加工如铣削加工和端面钻孔。
通过整合加工范围和减少加工刀具，使效率更高。
刀具主轴分度功能（B轴）扩大了加工范围并可以轻松地应对各种工件。刀具主轴
可以进行高精度分度每1°的±130°，允许一个刀具整合不同的工艺流程。
高品质的车削加工
车刀通过刀具主轴铣削主轴的高度精确的分度耦合定位并固定到刀具主轴上，
而且外径车削可以使用多功能刀具。
主要机床规格
| TMX-2000 | TMX-2000S | ||
|---|---|---|---|
| 右主轴箱 | - | ● | |
| 尾座（NC伺服型） | ● | - | |
| 卡盘尺寸 | inch | 8 | 8+8 |
| 刀架形式 | ATC | ATC | |
| 最大加工直径 | mm | φ500 | |
| 最大加工长度 *1 | mm | 610 | |
| 棒料加工直径（左主轴） *2 | mm | φ65 | |
| 棒料加工直径（右主轴） *2 | mm | - | φ51 |
| B轴旋转范围 | deg | 230 （±115） | |
| 左主轴转速 | min-1 | 5000 | 5000 |
| 右主轴转速 | min-1 | - | 5000 |
| 刀具主轴转速 | min-1 | 12000 | |
| ATC刀具收存数量 | 40 [OP. 80] | ||
| 快速进给速度 | m/min | X : 40 / Z : 40 / Y : 40 / A : 20 | |
| 左主轴电机（30分钟/连续） | kW | 15/11 | |
| 右主轴电机（30分钟/连续） | kW | - | 11/7.5 |
| 刀具主轴电机（S3 25%/连续） | kW | 11/7.5 | |
| 机床高度 | mm | 2783 | |
| 占地面积 | mm | 4150×2923 | |
| 机床重量 | kg | 13700 | 14000 |
●：标准 - ：无
*1) 最大加工长度根据卡盘种类而不同。加工长度在435mm以上时，端面加工范围受限。
*2) 如果安装不同的卡盘和气缸，则可加工的棒料外径会不同。
泷泽独创的对话软件 针对Tiwap-1
“TiwaP-1”是一个互动的编程系统，完全支持创建、模拟和加工程序的执行，以减少操作人员的劳动。
通过交互系统“输入”便于操作者使用，无需具备G代码知识就可创建程序。可以通过使用3D动画和刀具路径图，模拟切削效果来完成程序的“检查”。在“操作”中，加工主轴和工艺类型的顺序被自动识别，以便使主轴控制和C轴回零达到最佳程度。
