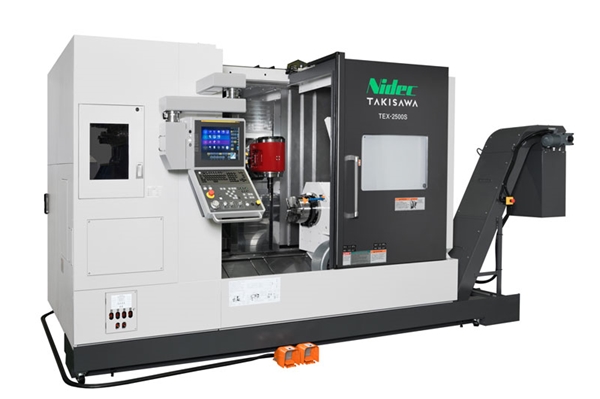

TEX-2500S
兼具转塔车床的速度与复合加工机的通用性，是一款中级工具主轴型复合加工机。
追求“Flexible, Fast, Economic”三个价值开发而成。
工具主轴的自由加工与减少机内干涉
采用最高转速 12000min⁻¹ 的内置电机工具主轴。长度比以往缩短 15%，大幅减少机内干涉。取消了 B 轴角度的超越限制，让右主轴动作与 B 轴旋转更加自由。
兼顾高精度分度性能与强劲的加工能力
B轴采用直驱电机与膜片制动器，实现高精度分度。左右主轴搭载绕组切换内置主轴（最高 4000min⁻¹），同时四轴控制，只需一次装夹即可搞定复杂高精度加工。
主要机床规格
| TEX-2500S | ||
|---|---|---|
| 右主轴箱 | ● | |
| 卡盘尺寸 | inch | 10+10 |
| 刀架形式 | ATC | |
| 最大加工直径 | mm | φ400 |
| 最大加工长度 *1 | mm | 1100 |
| 棒料加工直径（左主轴） *2 | mm | φ80 |
| B轴旋转范围 | deg | 240（±120） |
| 左主轴转速 | min-1 | 4000 |
| 右主轴转速 | min-1 | 4000 |
| 刀具主轴转速 | min-1 | 12000 |
| ATC刀具收存数量 | 30 [OP. 60] | |
| 快速进给速度 | m/min | X: 40 / Y: 40 / Z: 40 / A: 40 |
| 左主轴电机 | kW | 22/15 |
| 右主轴电机 | kW | 22/15 |
| 刀具主轴电机 | kW | 22/15 |
| 机床高度 | mm | 2552 |
| 所占地面积 | mm | 5535×2107 |
| 机床重量 | kg | 12000 |
*1) 最大加工长度根据卡盘种类而不同。
*2) 如果安装不同的卡盘和气缸，则可加工的棒料外径会不同。
操作性 / 追求易用性
15英寸显示器可让丰富的信息一目了然。
显示器支持触摸屏，可实现更加直观的操作。
主轴中心高度，更靠近作业者的布局大幅提升了操作便利
操作性 / 追求易用性
15英寸显示器可让丰富的信息一目了然。
显示器支持触摸屏，可实现更加直观的操作。
主轴中心高度，更靠近作业者的布局大幅提升了操作便利性。
iHMI 人机界面
操作舒适简单，轻松应对各种加工！ !
配置加工现场的“计划”“加工” “提高”等各过程所必需的功能，持续提供卓越的加工支持！
- 通过防止漏看失误功能为加工提供强大支持
- i HMI加工程序编程支持
- 交互式编程（PANEL iH Pro）车床专用
- 机械防碰撞功能（PANEL iH Pro）
我们是CGTech“技术合作伙伴计划”成员
触摸屏操作面板 15英寸
机械防碰撞功能泷泽独创的对话软件 针对Tiwap-1（选项）
“TiwaP-1”是一个互动的编程系统，完全支持创建、模拟和加工程序的执行，以减少操作人员的劳动。
通过交互系统“输入”便于操作者使用，无需具备G代码知识就可创建程序。可以通过使用3D动画和刀具路径图，模拟切削效果来完成程序的“检查”。在“操作”中，加工主轴和工艺类型的顺序被自动识别，以便使主轴控制和C轴回零达到最佳程度。
