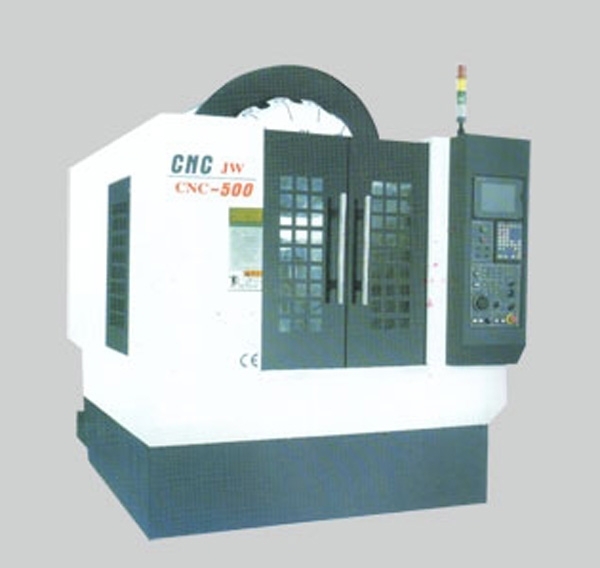

CNC-500

品名

品牌

型号

单位

数量

单价

备注

高速钻攻中心机

台湾 CHECKTEAM

TV-510



三菱M70系统(含税)

 二、 交易條件

1、有效日期:一個月內有效

2、交貨日期:签订后45天。

3、送貨方式:送至對方工廠,本公司負責派專人至廠安裝調試。

4、服務承諾:保固期爲12個月。

5、付款方式:30%首付,货到付清。

三、机床规格:

   X轴行程-------------------------------------------------------- 510MM

   Y轴行程-------------------------------------------------------- 400MM

   Z轴行程-------------------------------------------------------- --350MM

主 主轴中心到立柱导轨距离---------------------------------------------480mm

主轴端至工作台距离---------------------------------------------120MM

主 主轴端至工作台距离---------------------------------------------470MM

   滚珠螺杆等级:-----------------------------------------------------C3级

   X/Y轴滚珠螺杆&导程------------------------------------------------Φ32*16P

   Z轴滚珠螺杆&导程--------------------------------------------------Φ32*20P

轴承规格------------------------------------------------------------25TAC62B

X/Y/Z三轴线性滑轨(滑块)-------------------------------------------HGH28(4)

工作台尺寸----------------------------------------------------- ----650*420MM

T型槽(槽数*宽*间距)----------------------------------------------3*14*100mm

   工作台负重------------------------------------------------------200KG

主轴锥度------------------------------------------------------------BT30

主轴连结型式--------------------------------------------------------直结式

主 主轴转速 -----------------------------------------------------------12000RPM

主轴轴承等级--------------------------------------------------------P4

主轴直径------------------------------------------------------------Φ100

三轴移动速度--------------------------------------------------------48/48/48M/MIN

三轴切削进给速度------------------------------------------------10-10000mm

刀具数--------------------------------------------------------------16T

刀直径*长度-----------------------------------------------------80*200mm

刀具重量--------------------------------------------------------3.5KG

主 主轴功率------------------------------------------------------------5.5KW

   三轴电机功率--------------------------------------------------------1.3/1.3/2.9KW

Q  切削水马达----------------------------------------------------------635W

   刀库马达------------------------------------------------------------150W

切 冲屑马达------------------------------------------------------------635W

DA定位精度------------------------------------------------------------±0.005MM

重复定位精度--------------------------------------------------------±0.003MM

   润滑系统------------------------------------------------全自动润滑系统(20#机油)

机械重量-----------------------------------------------------------2500KG

机械尺寸(长*宽*高)----------------------------------------------1780*2330*2210mm

电源及总功率-----------------------------------------------------AC380V±5% 50HZ

总电源-------------------------------------------------------------15KVA

气压----------------------------------------------------------------6.5KG./c



五、標準配置



專案

産品

數量

專案

産品

數量

1

台湾CHECK TEAM      TP-5高速钻攻中心机

1SET

9

6〞批士

1SET

2

三菱M70/宝元控制系统

1SET

10

BT30刀头

1SET

3

电箱冷却系统

1SET

11

三色警示灯

1SET

4

全密闭式护罩

1SET

12

水平调整螺丝及垫块

1SET

5

LED工作灯

1SET

13

CF

1SET

6

工具箱 及操作工具

1SET

14

16T

1SET

7

吹风系统

1SET

15

系统说明书与机床操作说明书

1SET

8

1/2码铁

1SET

16



1SET
