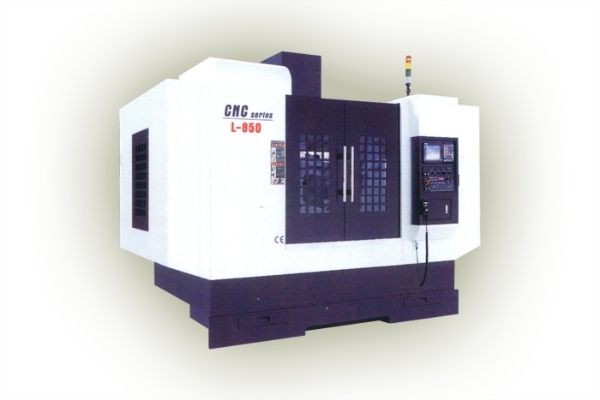

CNC-850(三线规）
详细内容
|
品名 |
品牌 |
型号 |
单位 |
数量 |
单价 |
总价 |
|
加工中心机 |
台湾 CHECKTEAM |
VMH-850L3 |
台 |
壹 |
|
|
一：型號規格化 交易條件
|
産品名稱 |
台湾 CHECKTEAM VMH-850L3加工中心机 |
|
型號規格 工作臺尺寸（mm）：900*500 工作臺T型槽（宽度×尺寸×间距）:14*4*100 工作台負重（Kg）：700 三軸行程（mm）：800*500*500 三軸伺服电机规格(KW)X/Y/Z: 204/204/303b 主轴端面至工作台面距离（mm）：100-600 主轴中心至立柱导轨距离（mm）：550 主轴锥度：： BT40 主轴功率(KW)：7.5 直结式主軸轉速（RPM）：10000 三轴快速移动速度（XYZ）mm/min：48000/48000/48000 三轴轴承数PCS：前2/后2 定位精度 (mm)：±0.005 重复定位精度(mm):±0.003 刀库型式：刀臂式刀库 刀具数：24T 刀具直径（mm）：160 切削速率度（mm/min）：1-10000 电力需求：20KVA 气压需求：KG/C㎡：6 主轴外径：Φ150mm 切削水泵浦：1\4 HP 机器重量：4500KG 机器尺寸（长*宽*高）mm ：2300*2750*2500
|
|
|
二：机床常用配件：
|
序号 |
项目 |
制造商 |
原地 |
规格 |
|
1 |
中央润滑系统 |
宝腾 |
台湾 |
|
|
2 |
控制系统 |
三菱 |
德国 |
M70系统 |
|
3 |
主轴马达 |
三菱 |
德国 |
三菱主轴电机7.5(KW) |
|
4 |
三轴马达 |
三菱 |
德国 |
2.04/2.04 /3.03(KW) |
|
5 |
主轴 |
丹铨 |
台湾 |
主轴轴承NSKP4级 |
|
6 |
四瓣爪 |
丹铨 |
台湾 |
45° |
|
7 |
X．Y.Z三轴滚珠丝杠 直径/导程 |
上银 |
台湾 |
Ф36/16 |
|
8 |
三轴线轨 规格（滑块数*宽度） |
上银 |
台湾 |
X、Z两轴30/4，Y轴35/4 |
|
9 |
三轴轴承 |
日本 |
日本 |
NSKP4级 |
|
10 |
联轴器 |
德国 |
德国 |
BK3 |
|
11 |
打刀系统 |
台湾 |
台湾 |
|
|
12 |
风路系统结合电磁阀 |
AIRTAC |
台湾 |
|
|
13 |
主轴冷却系统 |
亮益 |
台湾 |
|
|
14 |
电器箱热交换器 |
HICH LICHT |
台湾 |
|
|
15 |
切削冷却马达 |
格兰富 |
丹麦 |
1\4 HP |
|
16 |
刀臂式刀库 |
德大 |
台湾 |
BT40/24T |
|
17 |
X,Y,Z三轴电机 |
三菱 |
德国 |
三菱AC中转矩伺服电机 |
|
18 |
主接触器 |
施耐德 |
德国 |
|
|
19 |
断路器 |
施耐德 |
德国 |
|
|
20 |
整机线材料 |
|
台湾 |
|
|
21 |
机床水箱在后面，容量200毫升 |
|
|
|
三：標準配置
|
專案 |
産品 |
數量 |
專案 |
産品 |
數量 |
|
1 |
台湾 CHECKTEAM VMH-850L3加工中心机 |
1SET |
10 |
6〞批士 |
1SET |
|
2 |
三菱M70系统 |
1SET |
11 |
BT40刀头 |
1SET |
|
3 |
电箱冷却系统 |
1SET |
12 |
三色警示灯 |
1SET |
|
4 |
全密闭式护罩 |
1SET |
13 |
水平调整螺丝及垫块 |
1SET |
|
5 |
LED工作灯 |
1SET |
14 |
CF卡 |
1SET |
|
6 |
工具箱 及操作工具 |
1SET |
15 |
刀柄 |
1SET |
|
7 |
吹风系统 |
1SET |
16 |
筒夹 |
1SET |
|
8 |
3/4码铁 |
1SET |
17 |
BT40-24T刀臂式刀库 |
1SET |
|
9 |
主轴油冷机 |
1SET |
18 |
系统说明书与机床操作说明书 |
1SET |
