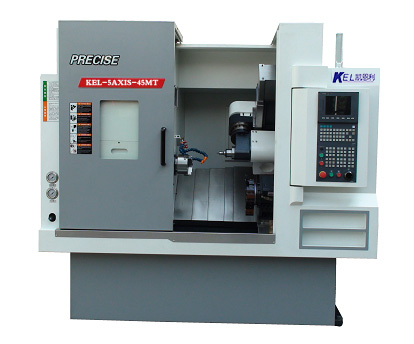

KEL-5AXIS-45MT车铣复合数控车床
KEL-5AXIS-45MT车铣复合数控车床
一、主要特点：
1.数控机床采用45度斜式布局，床身底座一体化结构，大大提高了数控机床在工作中的抗弯、抗扭刚度， 高刚性及高稳定性的一体化床身底座为整机的高精度提供了有力保证，且有吸振之功能。
2.数控车床标准配置台湾套筒主轴．主轴轴承采用日本NSK高精度滚动主轴轴承、主轴最高转速可达6000r/min,主轴伺服主轴驱动，可实现C轴差补分度加工。
3.数控车床标准使用高性能线性滑轨、滚珠丝杆可使机床高精度快速移动，极大的提高了加工效率．

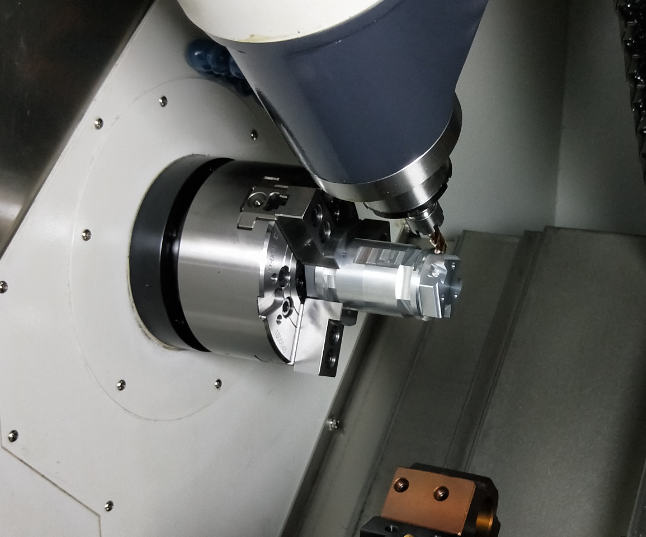

4.标准配置为伺服刀塔,再配置车铣铣削机构、实现4+1轴车铣复合加工或5轴加工。
5.数控机床具有较高的加工精度和效率。可最大化的减少加工工序，提高产品品质。
二、 KEL-5AXIS-45MT 机床主要技术参数
|
项目 |
机床主要技术参数 |
备注 |
|
|
系统 |
操作控制系统 |
台湾新代21TB 总线型 4轴+1轴控制 |
|
|
*可选配 西门子828D 5轴控制 |
|
||
|
工作 范围 |
最大旋径 |
φ200mm |
|
|
最大工件车铣加工直径 |
φ135mm |
|
|
|
最大工件车铣加工长度 |
150mm |
|
|
|
床鞍与水平倾斜度 |
45° |
|
|
|
主轴 |
主轴驱动方式、功率 |
电主轴伺服 5.5kw (响应快精度高) |
|
|
*可选配 机械主轴+伺服电机 7.5kw (钢性优) |
|
||
|
铣加工主轴规格 |
ISO 20 3000转 2KW液压松刀 |
|
|
|
主轴鼻端规格 |
A2-5 |
|
|
|
主轴通孔直径 |
φ56mm |
|
|
|
主轴转速范围 |
50~5000 r/min |
|
|
|
主轴精度 |
轴端径向跳动≤0.003mm、轴向窜动≤0.003mm |
|
|
|
坐标轴 |
X轴行程(直径值)/ Z轴行程 |
610mm / 460mm |
|
|
Y轴行程(直径值)/ B轴(摇摆轴) |
700mm / -2度-92度 |
|
|
|
X/Z/Y/B轴伺服 |
1.5KW / 1.5KW / 850W / 1.3KW |
|
|
|
X/Z/Y/B轴最大快移速度 |
24m / 24m /24m / 4min |
|
|
|
重复定位精度 |
X≤±0.006mm, Z≤±0.006mm Y≤±0.006mm B≤±2arc min |
|
|
|
车铣 刀库 |

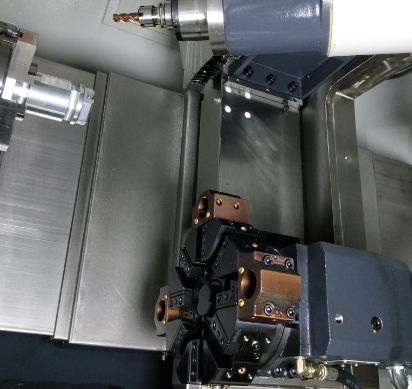

车刀刀塔型式 |
扭矩刀塔, 三片式机构锁紧 |
|
|
刀位数, 刀座 |
8T标配 3个外圆刀座 1个方刀座 |
|
|
|
外径、端面刀柄、内孔刀座规格 |
20X20mm ￠20mm |
|
|
|

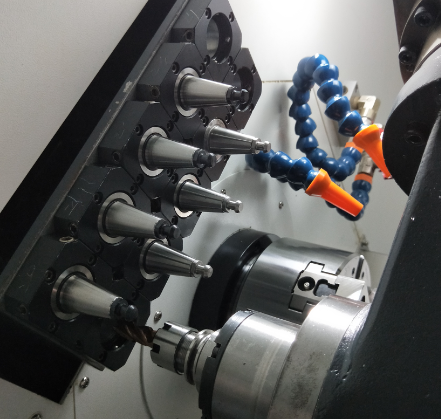

铣刀刀库型式 刀位数 |
矩阵式10T |
|
|
|
铣刀刀柄规格 |
ISO 20 ER20 |
|
|
|
夹紧 装置 |
液压卡盘 |
6″ 液压筒夹 |
|
|
回转油缸 |
中空回转油缸(含逆止阀) |
|
|
|
棒材通孔直径 |
φ45mm |
|
|
|
液压 系统 |
液压系统电动功率 |
2Kw |
|
|
油箱容量 |
40L |
|
|
|
液压泵压力 |
4~7MP |
|
|
|
冷却 |
冷却水泵 |
AB-50; 180W(三相水泵) |
|
|
润滑 |
自动润滑装置 |
电动数显注油器 (2L;220V) *宝腾 |
|
|
传动 部件 |
滚珠丝杠规格 |
X:40*10 Z:40*10 Y:32*10 |
|
|
丝杠轴承 |
XZ 30TAC预紧结构 Y 25TAC |
|
|
|
直线导轨规格 |
MSA 35S |
|
|
|
其它 |
工作照明灯 |
LED节能灯 |
|
|
工作完成警示灯 |
红绿橙色 |
|
|
|
机床尺寸(长*宽*高) |
2400*1750*2200mm |
|
|
|
机床重量 |
3600kg |
|
|
